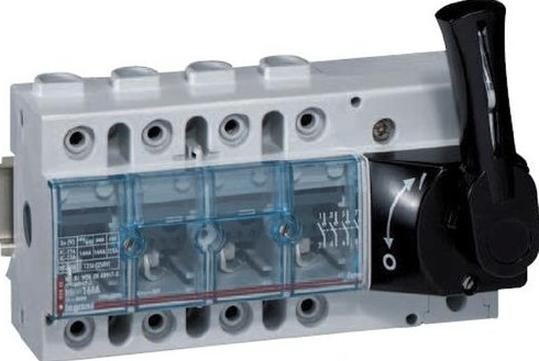

Który z wymienionych aparatów łączeniowych niskiego napięcia przedstawiono na ilustracji?

Rozłącznik izolacyjny to urządzenie, które pełni kluczową rolę w systemach elektrycznych, umożliwiając bezpieczne odłączanie obwodów. Zastosowanie dźwigni do ręcznego sterowania oraz przezroczysta obudowa, która pozwala na wizualną kontrolę styków, są charakterystycznymi cechami tego aparatu. Rozłącznik izolacyjny jest używany do wyłączania zasilania w celu przeprowadzenia prac konserwacyjnych lub naprawczych. Zgodnie z normami IEC 60947-3, jego zastosowanie powinno być zgodne z zasadami bezpieczeństwa, co obejmuje zapewnienie, że obwody są całkowicie odłączone od źródła zasilania przed rozpoczęciem jakichkolwiek prac. W praktyce, rozłączniki izolacyjne są często instalowane w rozdzielniach elektrycznych, gdzie wymagane są jasne oznaczenia i dostępność do szybkiego odłączenia obwodów w sytuacjach awaryjnych. Użycie takiego rozwiązania poprawia bezpieczeństwo osobiste oraz zabezpiecza urządzenia przed uszkodzeniem.
