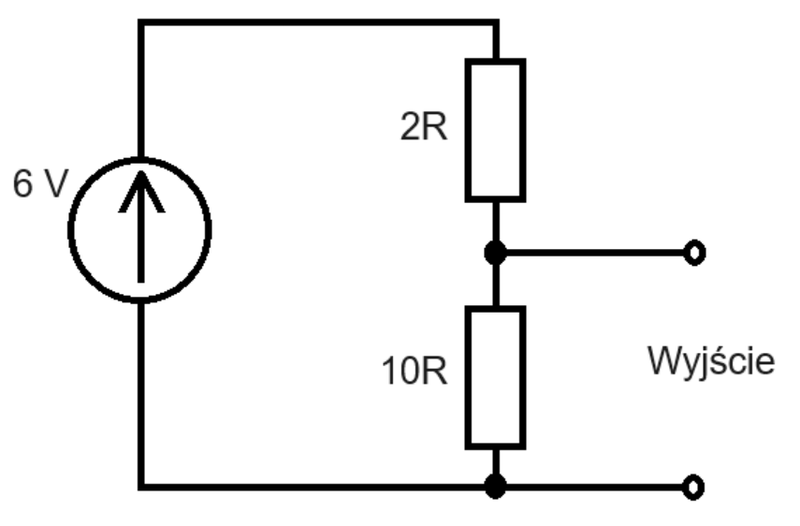

Układ przedstawiony na schemacie pełni funkcję

Układ z rysunku to klasyczny dzielnik napięcia zbudowany z dwóch rezystorów połączonych szeregowo (2R i 10R), zasilanych źródłem 6 V. Napięcie wyjściowe pobieramy z punktu pomiędzy rezystorami względem dolnego zacisku (masy). Z prawa Ohma i z zależności dla dzielnika napięcia wynika, że napięcie na dolnym oporniku jest równe: Uwy = Uzasilania · Rdolny / (Rgórny + Rdolny). W tym przypadku Uwy = 6 V · 10R / (2R + 10R) = 6 V · 10/12 = 5 V. W praktyce właśnie tak projektuje się proste stopnie dopasowania napięcia, np. do wejść układów pomiarowych, sterowników PLC, wejść analogowych mikrokontrolerów albo do obniżenia napięcia odniesienia dla jakiegoś czujnika. Moim zdaniem warto zapamiętać, że dzielnik zawsze rozdziela jedno napięcie na dwa (lub więcej) mniejsze zgodnie z proporcją rezystancji, ale nie „tworzy” dodatkowej mocy ani prądu. W profesjonalnych instalacjach i urządzeniach pamięta się też o tym, żeby dzielnik nie był zbyt mocno obciążany – obciążenie podłączone do wyjścia nie może za bardzo zmieniać efektywnej rezystancji dolnej gałęzi, bo wtedy napięcie wyjściowe przestaje być stabilne. Dlatego w dobrych praktykach projektowych (wg zaleceń katalogowych producentów układów scalonych, norm dotyczących torów pomiarowych itp.) dobiera się rezystancje tak, żeby prąd przez dzielnik był kilka–kilkanaście razy większy niż prąd pobierany przez wejście mierzonego układu. Ten schemat jest więc książkowym przykładem dzielnika napięcia: jedno źródło, dwa oporniki szeregowo i punkt wyjściowy w środku.
