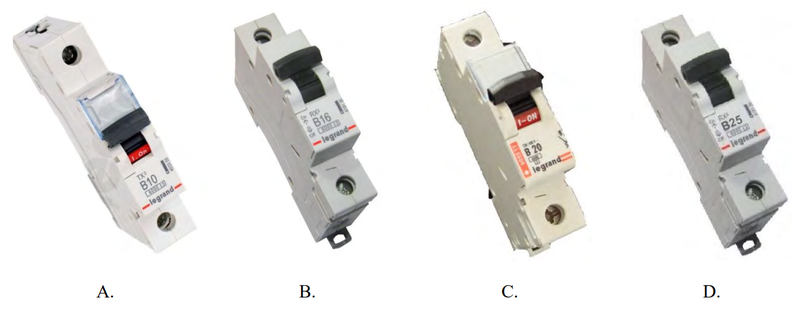

W trakcie pomiarów impedancji pętli zwarcia obwodu gniazda jednofazowego 230 V przyrząd wskazał wartość \( Z_s = 4{,}5 \, \Omega \). Którym z przedstawionych na rysunkach aparatów należy zabezpieczyć mierzony obwód, aby zapewnić ochronę przy uszkodzeniu, realizowaną przez samoczynne wyłączenie zasilania?<br> <br> A. Wyłącznik nadprądowy B10 (Legrand)<br> B. Wyłącznik nadprądowy B16 (Legrand)<br> C. Wyłącznik nadprądowy B20 (Legrand)<br> D. Wyłącznik nadprądowy B25 (Legrand)

Odpowiedź A jest trafna, bo wyłącznik nadprądowy z charakterystyką B10 jest stworzony z myślą o ochronie obwodów oświetleniowych i gniazd w naszych domach. Może przerwać prąd zwarcia, który wynosi 51 A, co jest w sam raz, gdy mamy impedancję pętli zwarcia Zs = 4,5 Ω. A żeby to lepiej zrozumieć, można sobie policzyć maksymalny prąd zwarcia (Isc) z wzoru: Isc = U/Zs, co daje właśnie te 51 A przy napięciu 230 V. Wyłącznik nadprądowy nie tylko chroni obwód przed przeciążeniem, ale też automatycznie odłącza zasilanie, kiedy coś się dzieje, co zmniejsza ryzyko pożaru i uszkodzenia sprzętu. Z własnego doświadczenia mogę powiedzieć, że dobranie odpowiedniego urządzenia zabezpieczającego jest kluczowe, żeby zapewnić bezpieczeństwo oraz, żeby wszystko działało zgodnie z normami EN 60898.
