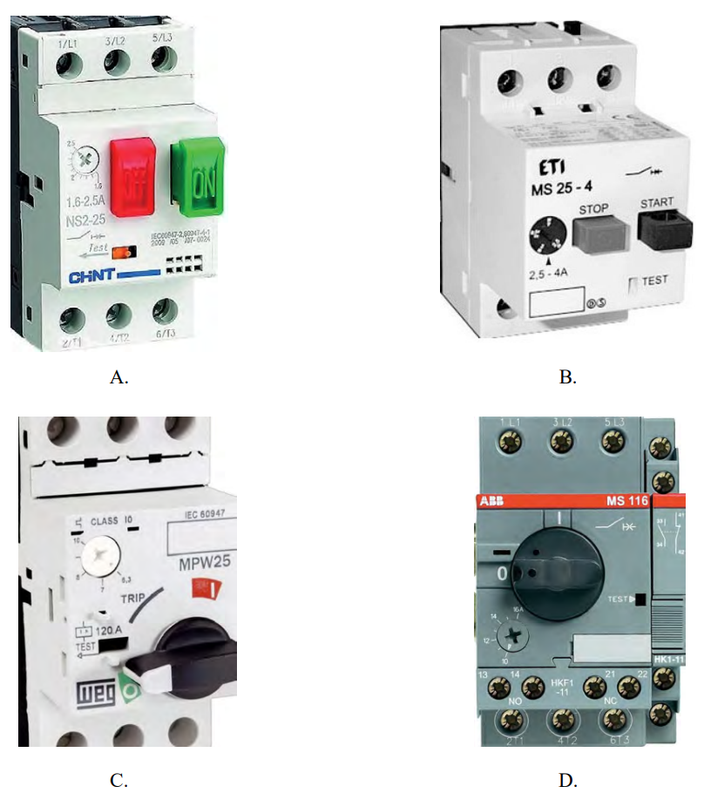

Którym z przedstawionych na rysunkach wyłączników silnikowych należy zastąpić uszkodzony w układzie zasilania trójfazowego silnika klatkowego o znamionowym prądzie 2,4 A?

Wyłącznik silnikowy dobrany do znamionowego prądu silnika jest kluczowym elementem zapewniającym bezpieczeństwo oraz efektywność pracy urządzenia. W przypadku silnika klatkowego o prądzie znamionowym 2,4 A, odpowiednim wyborem jest wyłącznik z rysunku B, który ma zakres regulacji prądu od 2,5 A do 4 A. Taki dobór jest zgodny z zasadą, że wyłącznik musi mieć wartość znamionową wyższą od prądu roboczego silnika, aby zapewnić jego prawidłowe działanie bez ryzyka zadziałania wyłącznika przy normalnych warunkach pracy. W praktyce oznacza to, że wyłącznik nie powinien być zbyt mały, ponieważ mogłoby to prowadzić do częstego zadziałania w sytuacjach, kiedy silnik przy rozruchu generuje chwilowe skoki prądu. Zastosowanie wyłącznika z rysunku B zapewnia również zgodność z normą PN-EN 60947-4-1, która określa wymagania dla urządzeń rozdzielczych i kontrolnych dla silników. Prawidłowy dobór urządzeń zabezpieczających jest niezbędny do uniknięcia uszkodzeń i nieefektywności w pracy maszyn. Dodając do tego, wyłączniki silnikowe są także elementem, który powinien być regularnie kontrolowany w aspekcie jego funkcjonalności i zgodności z parametrami aplikacji.
