Funkcją układu przedstawionego na schemacie jest prostowanie

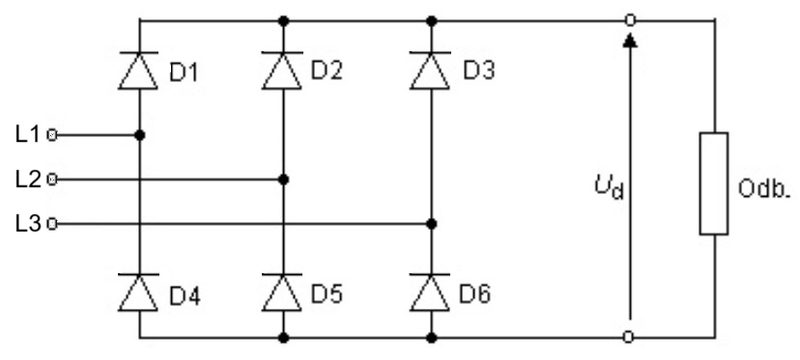

Na schemacie widać klasyczny trójfazowy mostek prostowniczy z sześciu diod (D1–D6), tzw. prostownik Graetza trójfazowy. Taki układ, zasilany z trzech faz L1, L2, L3 bez przewodu neutralnego, zawsze daje na wyjściu napięcie stałe o tętnieniach sześciopulsowych w jednym okresie sieci. Czyli w każdym okresie 50 Hz mamy sześć „wierzchołków” na napięciu wyprostowanym – stąd nazwa prostownik sześciopulsowy. Wynika to z faktu, że w danym momencie przewodzą zawsze dwie diody: jedna z gałęzi górnej (do plusa) i jedna z gałęzi dolnej (do minusa), a kombinacji faz jest właśnie sześć na jeden okres. W praktyce taki układ stosuje się wszędzie tam, gdzie potrzebne jest w miarę gładkie napięcie stałe o większej mocy: w prostownikach do napędu silników prądu stałego, w zasilaczach falowników, w prostownikach spawalniczych, w zasilaczach dużych serwerowni czy w układach ładowania baterii trakcyjnych. Z mojego doświadczenia w warsztatach i rozdzielniach, rozpoznanie tego układu po sześciu diodach połączonych w typowy mostek trójfazowy to absolutna podstawa. Dodatkowo, przy częstotliwości 50 Hz, częstotliwość tętnień na wyjściu takiego prostownika wynosi 300 Hz (6 × 50 Hz), co ułatwia filtrację za pomocą dławików i kondensatorów, zgodnie z dobrymi praktykami opisanymi choćby w katalogach producentów prostowników i normach dotyczących napędów regulowanych. W nowoczesnych instalacjach przemysłowych prostowniki sześciopulsowe są standardem minimalnym, a przy większych wymaganiach stosuje się układy 12- lub 24-pulsowe, które po prostu zwiększają liczbę „pulsów” w okresie i jeszcze bardziej zmniejszają tętnienia.
