ELE.05 · pytanie #627

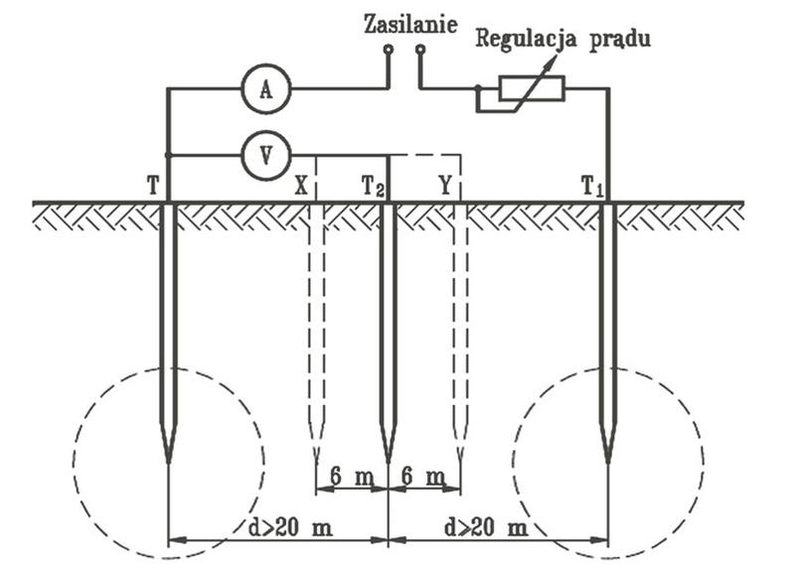

Układ pokazany na rysunku stosowany jest do pomiarów

- Aimpedancji pętli zwarcia.
- Bprądu upływu.
- Crezystancji izolacji.
- Drezystancji uziomu.
Poprawna odpowiedź: D. rezystancji uziomu.
Kliknij odpowiedź, którą uważasz za poprawną.
Wyjaśnienie
Rezystancja uziomu jest kluczowym parametrem w zapewnieniu bezpieczeństwa instalacji elektrycznych. Układ zaprezentowany na rysunku to metoda Wennera, która jest powszechnie stosowana do pomiaru tej rezystancji. Metoda ta wykorzystuje cztery elektrody, które są umieszczone w równych odstępach w glebie. Dwie z nich, zwane elektrodami prądowymi, służą do wprowadzania prądu do ziemi, a dwie pozostałe, elektrodami pomiarowymi, do pomiaru spadku napięcia. Dzięki temu możliwe jest obliczenie rezystancji uziomu przy użyciu znanej zależności, według której: R = U/I, gdzie R to rezystancja, U to spadek napięcia, a I to prąd. Pomiar rezystancji uziomu jest kluczowy dla zabezpieczenia systemów elektrycznych przed zagrożeniami związanymi z porażeniem prądem, co jest szczególnie istotne w kontekście norm i standardów, takich jak PN-EN 60364, które regulują wymagania dotyczące instalacji elektrycznych. W praktyce, wyniki uzyskane z pomiarów rezystancji uziomu powinny być regularnie monitorowane i porównywane z wartościami referencyjnymi, co pozwala na wczesne wykrywanie potencjalnych problemów z instalacją.
