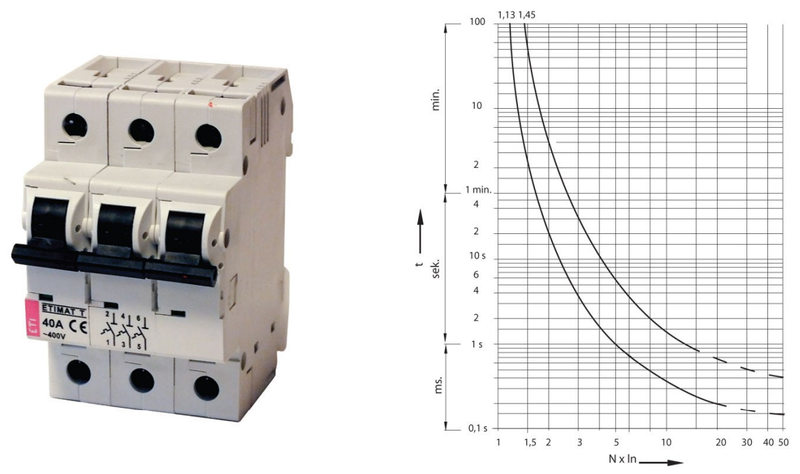

Na rysunkach przedstawiono ogranicznik mocy oraz jego charakterystykę czasowo-prądową. Przy jakim prądzie obwód chroniony tym ogranicznikiem zostanie na pewno wyłączony w czasie nie dłuższym niż 30 sekund?

Odpowiedź 'I ≥ 120 A' jest poprawna, ponieważ opiera się na analizie charakterystyki czasowo-prądowej ogranicznika mocy. W przypadku obwodu, który jest chroniony takim ogranicznikiem, istotne jest, aby znać reakcję urządzenia na różne poziomy prądu. Z analizy wynika, że dla prądów wynoszących 120 A lub więcej, czas wyłączenia nie przekracza 30 sekund. Jest to kluczowe w kontekście zapewnienia bezpieczeństwa instalacji elektrycznych, gdzie zbyt długi czas reakcji na przeciążenie mógłby prowadzić do przegrzania przewodów i potencjalnych uszkodzeń sprzętu. W praktyce, w projektowaniu obwodów elektrycznych, stosuje się różne klasy ograniczników mocy, które odpowiadają za bezpieczeństwo systemów elektroenergetycznych, a ich dobór powinien być zgodny ze standardami, takimi jak PN-EN 60947-2. Dzięki temu możemy zapewnić odpowiednią ochrona przed skutkami zwarć i przeciążeń, co jest niezbędne w każdej instalacji. Dlatego też, znajomość charakterystyki czasowo-prądowej jest niezbędna dla inżynierów zajmujących się projektowaniem i eksploatacją systemów elektrycznych.
