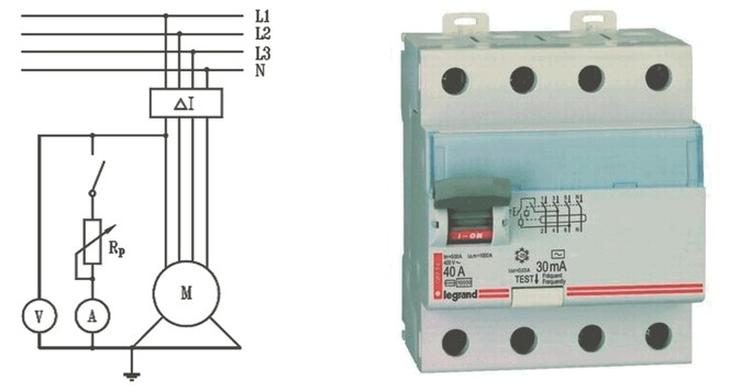

W układzie przedstawionym na schemacie dokonano sprawdzenia wyłącznika pokazanego na zdjęciu. Przy której wartości prądu wskazywanej przez amperomierz nie powinien zadziałać sprawny wyłącznik?

Poprawna odpowiedź to 0,003 A. Wyłącznik różnicowoprądowy, który widzimy na zdjęciu, działa na zasadzie wykrywania różnicy w prądzie pomiędzy przewodami fazowymi a neutralnymi. Jego czułość wynosi 30 mA, co oznacza, że zadziała, gdy wykryje prąd różnicowy przekraczający tę wartość. Prąd 0,003 A, czyli 3 mA, jest znacznie poniżej tej granicy, co oznacza, że nie powinien on spowodować zadziałania wyłącznika. W praktyce oznacza to, że w przypadku niewielkich wycieków prądu, jak na przykład w sytuacji, gdy urządzenie jest w trybie czuwania, wyłącznik nie zareaguje. Zastosowanie wyłączników różnicowoprądowych o odpowiednich parametrach czułości jest kluczowe dla zapewnienia bezpieczeństwa w instalacjach elektrycznych, gdzie nadmierny prąd roboczy może prowadzić do uszkodzeń urządzeń lub zagrożenia porażeniem elektrycznym. Z tego względu zaleca się regularne testowanie takich urządzeń oraz ich instalację zgodnie z normami bezpieczeństwa, takimi jak PN-EN 61008 oraz PN-EN 60947.
