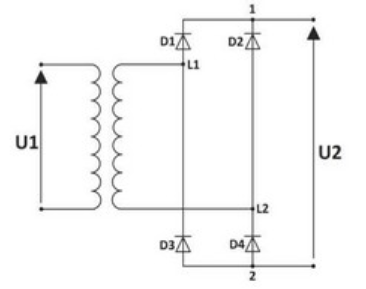

Na podstawie wyników pomiarów rezystancji w mostku prostowniczym, którego schemat przedstawiono na rysunku, wykonanych testerem diod przy różnej polaryzacji i odłączonym transformatorze, określ stan techniczny diod wchodzących w skład prostownika. <br><br> <table><thead><tr><th scope="col">Mierzony element</th><th scope="col">Rezystancja przy polaryzacji+ ; -</th><th scope="col">Rezystancja przy polaryzacji- ; +</th></tr></thead><tbody><tr><td>L1 - 1</td><td>0</td><td>∞</td></tr><tr><td>L1 - 2</td><td>∞</td><td>0</td></tr><tr><td>L2 - 1</td><td>∞</td><td>∞</td></tr><tr><td>L2 - 2</td><td>∞</td><td>0</td></tr></tbody></table>

• AD1 sprawna, D2 sprawna, D3 uszkodzona, D4 sprawna.
• BD1 uszkodzona, D2 sprawna, D3 sprawna, D4 sprawna.
• CD1 sprawna, D2 uszkodzona, D3 sprawna, D4 sprawna.
• DD1 sprawna, D2 sprawna, D3 sprawna, D4 uszkodzona.
