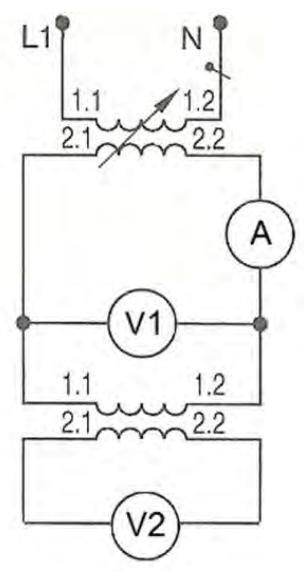

Na rysunku zamieszczono schemat układu pomiarowego do badania transformatora w stanie jałowym. Jakie powinny być minimalne zakresy pomiarowe woltomierzy i amperomierza, aby można było sprawdzić prąd stanu jałowego transformatora o parametrach: S_n = 920 VA, U_1n = 230 V, U_2n = 100 V, i_0% = 10%? <br><br> <table><tr><td></td><th>V1</th><th>V2</th><th>A</th></tr><tr><td></td><td>V</td><td>V</td><td>A</td></tr><tr><td>A.</td><td>30</td><td>15</td><td>5</td></tr><tr><td>B.</td><td>30</td><td>15</td><td>10</td></tr><tr><td>C.</td><td>300</td><td>150</td><td>0,5</td></tr><tr><td>D.</td><td>300</td><td>150</td><td>2,5</td></tr></table>

Odpowiedź C jest prawidłowa, ponieważ uwzględnia odpowiednie zakresy pomiarowe dla woltomierzy i amperomierza, które są kluczowe w badaniu transformatora w stanie jałowym. W przypadku pomiaru prądu stanu jałowego, który wynosi 0,4 A, amperomierz powinien mieć zakres co najmniej 0,5 A. Dla woltomierza pierwszego, związane z napięciem pierwotnym, wymagany zakres to nie mniej niż 230 V, co w odpowiedzi C jest spełnione przez zakres 300 V. Dla napięcia wtórnego, które wynosi 100 V, odpowiedni zakres to 150 V. Użycie takich zakresów pomiarowych pozwala na uniknięcie uszkodzenia przyrządów oraz zapewnia komfortowe warunki pracy, co jest zgodne z najlepszymi praktykami pomiarowymi w branży elektrycznej. W kontekście standardów, parametry te są zgodne z normami IEC dotyczących pomiarów w instalacjach elektrycznych, co podkreśla ich adekwatność do profesjonalnych zastosowań.
