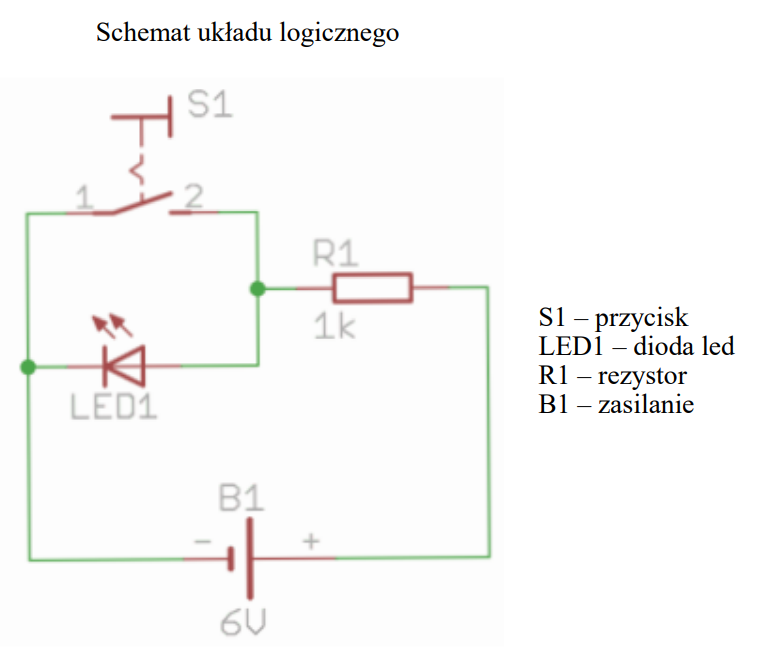

Układ logiczny (wejście stan S1, wyjście stan LED1) działający zgodnie ze schematem realizuje funkcję

W tym układzie logicznym mamy do czynienia z funkcją negacji, czyli odwracania sygnału. Gdy przycisk S1 jest rozwarty (czyli nie wciśnięty), obwód dla prądu płynącego przez LED1 oraz R1 jest zamknięty i dioda świeci – to jest logiczna jedynka na wyjściu (LED1). Natomiast jeśli S1 zostanie wciśnięty, zwarcie powoduje, że prąd płynie inną drogą, z pominięciem diody LED1, więc ta gaśnie – na wyjściu pojawia się logiczne zero. Tak właśnie działa bramka NOT, inaczej negator – zamienia wejście na przeciwny sygnał na wyjściu. Praktyczne zastosowanie takiego układu można spotkać nawet w prostych alarmach, gdzie np. otwarcie drzwi (przerwanie obwodu) uruchamia sygnał dźwiękowy lub świetlny. W branży automatyki, sterowania, czy nawet w prostych zastosowaniach domowych, używanie negacji pozwala logicznie sterować urządzeniami w sposób bardzo intuicyjny. Warto też zauważyć, że poprawne dobranie rezystora szeregowego, jak tutaj – 1kΩ – chroni diodę przed uszkodzeniem. Często początkujący mylą ten układ z koniunkcją lub sumą logiczną, tymczasem kluczowa jest tu właśnie zasada odwracania stanu wejścia. Moim zdaniem ten przykład świetnie obrazuje praktyczny sens negacji w elektronice.
