Na którym schemacie olinowania dźwigów elektrycznych pokazano układ z podwójnym opasaniem?

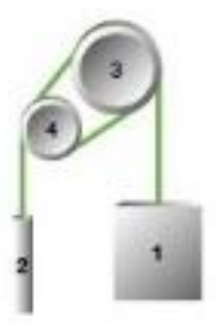

Schemat 4 ukazuje typowy układ z podwójnym opasaniem, który jest bardzo istotny w nowoczesnych dźwigach elektrycznych, szczególnie tych stosowanych w budownictwie wysokim czy przemysłowym. W tym rozwiązaniu lina dwukrotnie owija koło linowe, co w praktyce oznacza, że lina przechodzi przez dwa różne punkty podparcia – raz przez koło linowe napędowe i raz przez koło zwrotne (lub przeciwwagę). Dzięki temu uzyskuje się lepsze rozłożenie sił, a także znacząco zwiększa się tarcie między liną a kołem napędowym, co bezpośrednio przekłada się na skuteczność przenoszenia napędu oraz bezpieczeństwo pracy dźwigu. Podwójne opasanie to taki patent, który często spotyka się w dźwigach osobowych, gdzie wymagane jest zarówno płynne ruszanie jak i efektywne hamowanie – i moim zdaniem to jedno z bardziej niezawodnych rozwiązań, jeśli chodzi o minimalizację poślizgu liny. Dodatkowo, zgodnie z normą PN-EN 81-1 oraz praktyką branżową, taki układ pozwala na stosowanie cieńszych lin i mniejszych kół napędowych, co wpływa na optymalizację konstrukcji maszynowni. Z mojego doświadczenia wynika, że układ z podwójnym opasaniem ma też pozytywny wpływ na trwałość liny – ogranicza jej zużycie, bo obciążenia są rozłożone bardziej równomiernie. Takie rozwiązanie jest po prostu bardzo często wybierane przez projektantów wind, bo łączy skuteczność z bezpieczeństwem.
