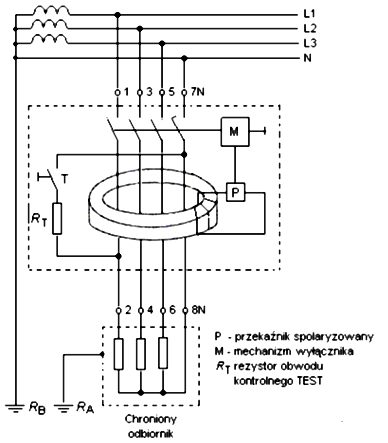

Na rysunku przedstawiono schemat

To jest klasyczny schemat wyłącznika różnicowoprądowego, co można rozpoznać po obecności przekładnika prądowego obejmującego wszystkie przewody fazowe i neutralny oraz specjalnego przycisku TEST z rezystorem, umożliwiającego sprawdzenie działania urządzenia. Wyłącznik różnicowoprądowy jest stosowany praktycznie w każdej instalacji elektrycznej – to jedno z podstawowych zabezpieczeń przeciwporażeniowych. Jego zadaniem jest szybkie wykrycie prądu upływu, czyli sytuacji, gdy prąd wracający przewodem neutralnym jest mniejszy niż ten płynący przez fazy – na przykład podczas porażenia prądem lub zwarcia doziemnego. Wtedy mechanizm natychmiast odłącza zasilanie. Moim zdaniem warto pamiętać, że obecność takiego zabezpieczenia jest obecnie wymagana przez normy PN-EN 61008 i PN-EN 61009 oraz obowiązujące przepisy budowlane. Z praktyki – każdy dom i zakład pracy powinien mieć takie zabezpieczenie, bo to podstawa nowoczesnego bezpieczeństwa. Dodatkowo na schemacie widać charakterystyczne oznaczenie testu, który jest niezbędny do okresowego sprawdzania sprawności wyłącznika – nie lekceważ tego, bo praktyka pokazuje, że niesprawny wyłącznik nie spełni swojej roli w krytycznej chwili. Właśnie przez takie drobiazgi ten element jest nie do pomylenia z innymi zabezpieczeniami instalacji.
