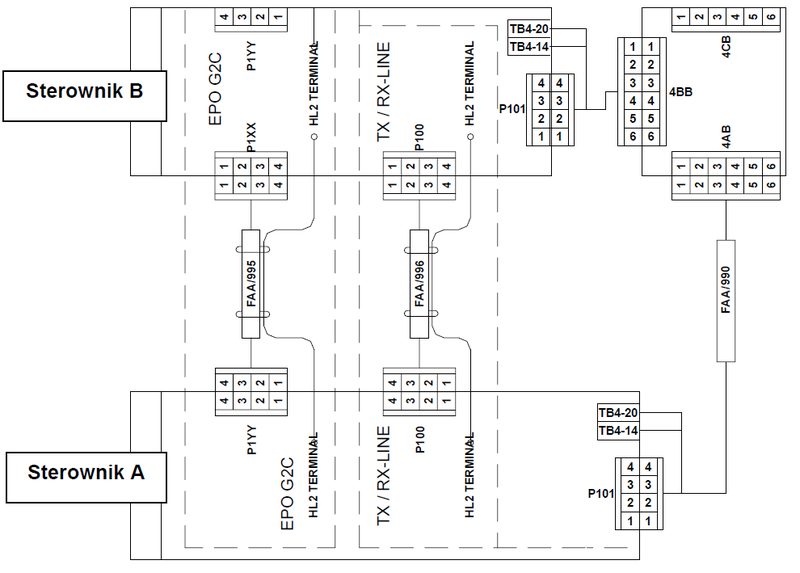

Zgodnie ze schematem w celu wymiany przewodu FAA/996 należy wypiąć wtyki z gniazd oznaczonych symbolami

Dokładnie tak, przewód FAA/996 jest podłączony pomiędzy złączami P100 – P100, co jasno wynika ze schematu. W praktyce, kiedy masz do czynienia z wymianą tego przewodu, powinieneś zacząć właśnie od wypięcia obu końców ze złączy oznaczonych jako P100 – jedno znajduje się po stronie sterownika A, drugie po stronie sterownika B, zgodnie z zasadą zachowania ciągłości linii transmisyjnej. Moim zdaniem jest to typowy przypadek dla systemów komunikacji, gdzie przewody łączące dwa urządzenia muszą być jednoznacznie identyfikowane, żeby nie pomylić segmentów magistrali. W schematach przemysłowych zawsze warto szukać tych oznaczeń – są one zgodne ze standardami oznaczania okablowania w automatyce, np. wg normy PN-EN 61082. Dobra praktyka to zanim wyciągniesz przewód, sprawdzić oba końce i opisać je, żeby uniknąć zamieszania przy ponownym podłączaniu. Jak dla mnie, podejście „najpierw identyfikuj, później działaj” w tego typu instalacjach naprawdę się opłaca – nie tylko oszczędzasz czas, ale też unikasz potencjalnych błędów komunikacyjnych w systemie. Takie oznaczenia przewodów (P100 – P100) są stosowane, żeby technik nawet w stresie mógł szybko i bez wątpliwości wykonać wymianę, co jest super ważne przy utrzymaniu ruchu.
