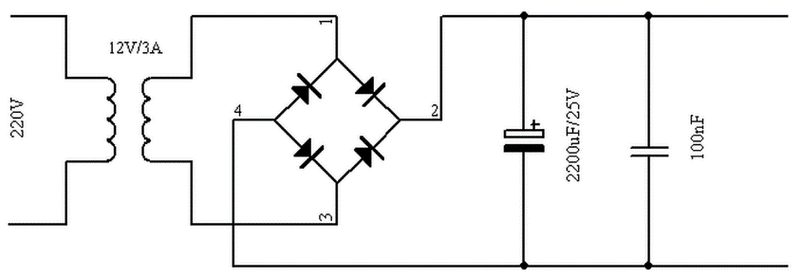

Po przejściu prądu przez układ pokazany na schemacie można uzyskać napięcie rzędu

Na tym schemacie mamy klasyczny zasilacz transformatorowy z wyjściem 12 V prądu stałego, co jest bardzo często spotykane w praktyce. Całość działa w taki sposób: z sieci 230 V prądu zmiennego trafiamy na transformator, który obniża napięcie do bezpiecznego poziomu 12 V AC. Potem mostek prostowniczy – układ czterech diod – zamienia napięcie przemienne na pulsujące napięcie stałe. Dalej kondensatory wygładzają to napięcie, żeby jak najbardziej przypominało idealne napięcie DC. Taki układ to podstawa w elektronice – napędza mnóstwo urządzeń codziennego użytku: routery, tunery DVB-T, ładowarki, zabawki elektroniczne. Warto zwracać uwagę na pojemność i napięcie kondensatorów oraz odpowiedni dobór transformatora – to są rzeczy, które potem wpływają na stabilność i bezpieczeństwo zasilania. Moim zdaniem znajomość takich prostych zasilaczy to absolutna podstawa dla każdego, kto chce cokolwiek zrobić z elektroniką. Branżowe standardy wyraźnie zalecają stosowanie transformatorów z odpowiednią separacją galwaniczną i zabezpieczeniem przeciwprzepięciowym, co widać na rysunku – wszystko elegancko rozdzielone i filtrowane. Często spotyka się właśnie 12 V, bo to wygodne napięcie do zasilania LED-ów, układów sterujących czy wentylatorów komputerowych – naprawdę masa praktycznych zastosowań.
