Narzędzie pomiarowe przedstawione na rysunku przeznaczone jest do

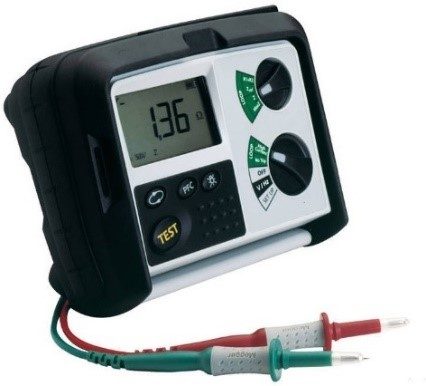

To urządzenie, które widzisz na zdjęciu, to klasyczny miernik do pomiaru impedancji pętli zwarcia. Takie mierniki są niezbędne podczas odbiorów instalacji elektrycznych według normy PN-HD 60364-6, bo właśnie dzięki nim możesz sprawdzić, czy instalacja będzie prawidłowo działać pod kątem ochrony przeciwporażeniowej. Pomiar impedancji pętli zwarcia polega na tym, że urządzenie sprawdza, jak duży jest opór w obwodzie, w którym może pojawić się zwarcie – od tablicy rozdzielczej, przez przewody, aż do punktu poboru i z powrotem. To jest mega istotne, bo zbyt wysoka impedancja może sprawić, że zabezpieczenia nadprądowe (np. wyłączniki czy bezpieczniki) nie zadziałają wystarczająco szybko, a to już grozi porażeniem albo pożarem. W praktyce, taki miernik wykorzystuje się na przykład po modernizacji instalacji lub podczas okresowych przeglądów, żeby mieć pewność, że wszystko działa jak trzeba. Moim zdaniem każdy, kto pracuje w branży elektrycznej, powinien znać to urządzenie i umieć się nim posługiwać – to naprawdę podstawa bezpieczeństwa. Warto też pamiętać, że dobre praktyki wymagają wykonywania takich pomiarów w każdym nowym lub zmienianym obwodzie, co potwierdza m.in. norma PN-EN 61557. Z mojego doświadczenia wynika, że prawidłowa interpretacja wyników z tego miernika często ratuje skórę przed poważnymi problemami podczas odbiorów technicznych.
