Na rysunku przedstawiono sterowanie

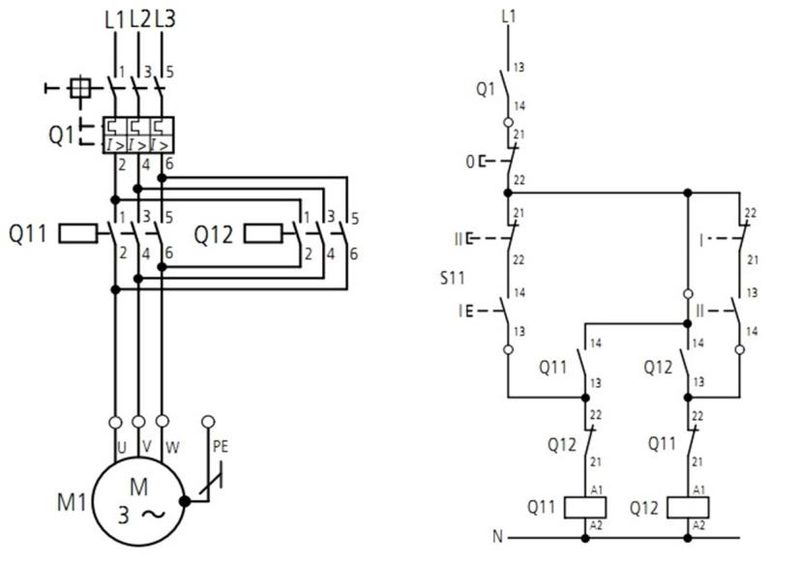

Na przedstawionym schemacie mamy do czynienia z klasycznym przykładem sterowania elektrycznego. Widać wyraźnie styczniki oznaczone jako Q11 i Q12, a także zabezpieczenia i obwody sterowania. Moim zdaniem trudno się pomylić, bo charakterystyczne symbole i linie pokazują zasilanie trójfazowe, no i oczywiście układ sterowania cewkami styczników, co jest typowe właśnie dla rozwiązań elektrycznych. W praktyce takie układy są stosowane m.in. do sterowania silnikami elektrycznymi w przemysłowych maszynach, wentylatorach, nawet w prostych taśmociągach. Warto zwrócić uwagę, że elektryczne sterowanie to obecnie standard w automatyce przemysłowej – jest szybkie, precyzyjne i łatwe do rozbudowy. W branży często spotyka się rozbudowane wersje tych układów, gdzie poza samą funkcją załączania dochodzą też zabezpieczenia przeciążeniowe, przekaźniki czasowe czy układy logiczne. Dobrym nawykiem jest stosowanie oznaczeń zgodnych z normami PN-EN 60617 lub IEC 81346, co bardzo ułatwia komunikację między projektantami i serwisantami. Dla osób zaczynających przygodę z automatyką zrozumienie takich schematów to naprawdę podstawa – otwiera to drzwi do bardziej zaawansowanych systemów sterowania i programowania PLC.
