Na którym schemacie pokazano napęd hydrauliczny pośredni z przełożeniem 2:1?

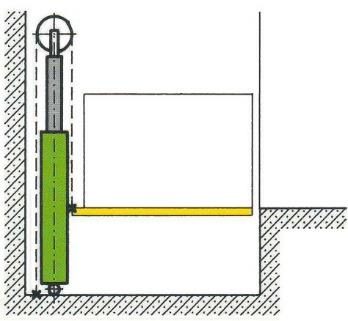

Napęd hydrauliczny pośredni z przełożeniem 2:1 jest bardzo charakterystycznym rozwiązaniem, które stosuje się głównie tam, gdzie potrzebujemy ograniczyć wysokość szybu lub długość siłownika, a jednocześnie uzyskać odpowiedni skok kabiny. Na schemacie 3 widać wyraźnie, że ruch siłownika przekazywany jest na kabinę za pośrednictwem lin i zespołu kół. Dzięki temu, gdy siłownik wysuwa się o określoną długość, kabina przemieszcza się na dwukrotnie większą odległość – stąd właśnie przełożenie 2:1. To rozwiązanie ma szereg zalet praktycznych, na przykład w windach osobowych oraz towarowych w budynkach, gdzie nie ma możliwości głębokiego podszybia. Z mojego doświadczenia wynika, że w branży dźwigowej jest to bardzo popularny układ, bo pozwala na dużą elastyczność w projektowaniu szybów. Warto pamiętać, że zgodnie z normą PN-EN 81-20 takie rozwiązania muszą być odpowiednio zabezpieczone, szczególnie jeśli chodzi o prowadzenie lin i jakość zastosowanych elementów nośnych. Kto raz widział taki siłownik w pracy, ten wie, jak elegancko to działa – ruch jest płynny, a konstrukcja naprawdę solidna. W praktyce często stosuje się dodatkowe systemy kontroli naciągu lin, żeby zapobiegać ich luzowaniu. Takie układy spotyka się np. w nowoczesnych obiektach biurowych i hotelach, gdzie liczy się nie tylko bezpieczeństwo, ale też komfort jazdy i estetyka montażu.
