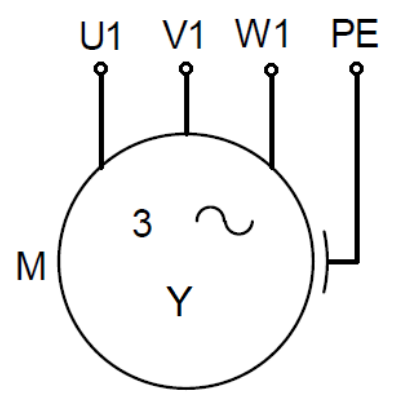

Korzystając z wyników pomiarów rezystancji w trójfazowym silniku elektrycznym skonfigurowanym w gwiazdę, określ rodzaj i miejsce uszkodzenia. <br><br> <table><tr><th colspan="2">Wyniki pomiarów</th></tr><tr><th>Punktypomiarowe</th><th>WartośćΩ</th></tr><tr><td>U1-V1</td><td>∞</td></tr><tr><td>V1-W1</td><td>∞</td></tr><tr><td>U1-W1</td><td>13,1</td></tr><tr><td>U1-PE</td><td>∞</td></tr><tr><td>V1-PE</td><td>∞</td></tr><tr><td>W1-PE</td><td>∞</td></tr></table>

No to jest właśnie przykład, kiedy wiedza z pomiarów potrafi uratować sporo czasu przy diagnozie. Skoro na pomiarach widzimy między U1-V1 i V1-W1 nieskończoność (czyli de facto przerwa, brak ciągłości), a pomiędzy U1-W1 mamy jakąś konkretną wartość rezystancji (13,1 Ω), to coś ewidentnie nie gra z uzwojeniem V1. W typowej maszynie trójfazowej, jeśli wszystko byłoby sprawne, każda z tych rezystancji powinna być bardzo podobna. Przerwa w uzwojeniu fazowym V1 oznacza, że jeden z przewodów wewnątrz silnika został uszkodzony, najpewniej na skutek zwarcia, przegrzania lub mechanicznego urazu. W praktyce warto zawsze porównać wyniki z dokumentacją producenta silnika – czasem dopuszczalne tolerancje są bardzo wąskie. Wiedza o takich uszkodzeniach pomaga też przy szybkim rozpoznawaniu problemów na zakładzie – jeśli silnik nie startuje, a zabezpieczenia nie wybijają, to taki wynik pomiarów powinien od razu zapalić czerwoną lampkę. Standardy branżowe (jak PN-EN 60034-1 czy dobre praktyki SEP) każą zwracać szczególną uwagę na symetrię uzwojeń i dokładne sprawdzanie każdej fazy osobno. Warto też pamiętać o tym, żeby po wykryciu przerwy zawsze sprawdzić cały obwód, bo czasami przyczyna leży dużo głębiej – np. przy samych końcach uzwojeń lub na połączeniach konektorów. Z mojego doświadczenia, prawidłowa interpretacja takich wyników znacząco przyspiesza usuwanie awarii i może oszczędzić sporo niepotrzebnej pracy przy wymianie całych silników.
