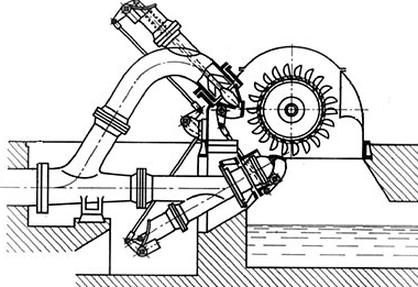

Na rysunku przedstawiono przekrój turbiny natryskowej

Turbina Peltona, przedstawiona na rysunku, charakteryzuje się unikalną budową, obejmującą oddzielne łopatki w kształcie kielichów, które są kluczowe dla jej funkcjonowania. W przeciwieństwie do innych typów turbin, Peltona wykorzystuje zasadę impulsową, co oznacza, że energia kinetyczna wody jest przekazywana na wirnik poprzez strumień wody uderzający w łopatki. Takie rozwiązanie sprawia, że turbiny Peltona są szczególnie efektywne w warunkach wysokiego ciśnienia, co czyni je idealnymi do zastosowania w elektrowniach wodnych z dużymi spadkami wysokości. Warto zauważyć, że turbiny Peltona są często wykorzystywane w instalacjach, gdzie przepływ wody jest niski, ale ciśnienie jest wysokie. Dzięki swojej konstrukcji, turbina ta może osiągać wysoką sprawność oraz długą żywotność. Przykłady zastosowania turbiny Peltona obejmują elektrownie wiatrowe oraz hydroelektrownie, gdzie wykorzystuje się duże różnice wysokości wody. Poznanie tych praktycznych aspektów jest istotne w kontekście projektowania instalacji hydroenergetycznych, co jest zgodne z dobrymi praktykami branżowymi.
