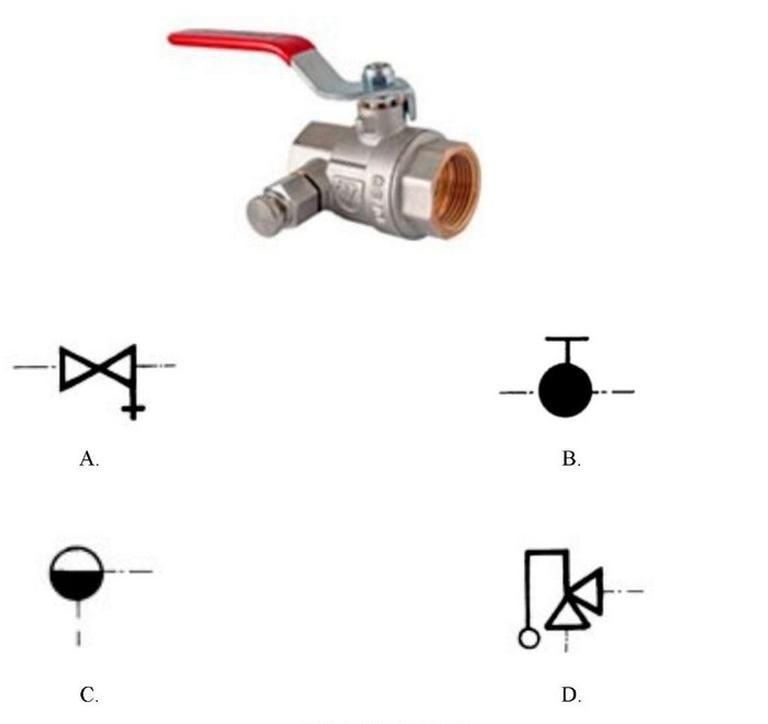

Armaturę przedstawioną na rysunku oznacza się w dokumentacji projektowej symbolem graficznym

Odpowiedź A jest poprawna, ponieważ symbol graficzny przedstawiony w dokumentacji projektowej odpowiada zaworowi kulowemu, co można jednoznacznie stwierdzić na podstawie cech widocznych na zdjęciu. Zawór kulowy jest często stosowany w różnych instalacjach przemysłowych oraz domowych ze względu na swoją prostotę działania oraz wysoką skuteczność w regulacji przepływu cieczy. Charakterystyczna dźwignia, która pozwala na szybkie otwieranie i zamykanie przepływu, jest typowym elementem tego typu armatury. W kontekście polskich norm, takich jak PN-EN 736-1, zawory kulowe muszą być odpowiednio oznaczane, aby ułatwić ich identyfikację oraz zastosowanie w projektach inżynieryjnych. Przykładowo, zawory te są szeroko wykorzystywane w instalacjach wodociągowych, gazowych oraz w systemach chłodniczych, gdzie niezawodność i łatwość obsługi są kluczowe. Znajomość symboliki armatury jest więc niezbędna dla inżynierów i techników, aby mogli skutecznie projektować i zarządzać systemami, w których te elementy są wykorzystywane.
