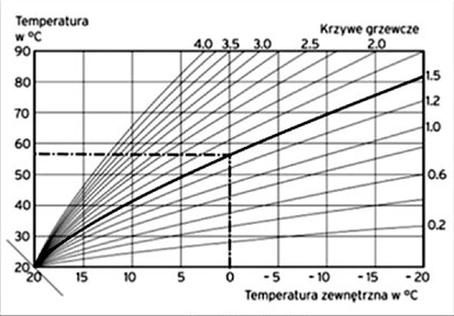

Wykres przedstawia krzywe grzewcze. Wybór krzywej zależy od rodzaju instalacji c.o. Jeżeli do obwodu grzewczego pompy ciepła podłączone jest ogrzewanie podłogowe należy przy pierwszym uruchomieniu, jako nastawę regulatora wybrać krzywe z zakresu

Wybór krzywej grzewczej w zakresie 0,2 ÷ 0,4 dla systemu ogrzewania podłogowego jest kluczowy dla zapewnienia efektywności energetycznej oraz komfortu cieplnego. Ogrzewanie podłogowe wymaga niższych temperatur zasilania w porównaniu do tradycyjnych systemów grzewczych, co pozwala na równomierne rozkładanie ciepła i minimalizację strat energii. Krzywe grzewcze w tym zakresie umożliwiają dostosowanie temperatury zasilania do zmieniających się warunków zewnętrznych, co jest zgodne z zaleceniami dotyczącymi ekodizajnu i efektywności energetycznej budynków. W praktyce, wybór tzw. niskotemperaturowej krzywej grzewczej pozwala na optymalne działanie pompy ciepła, co przekłada się na niższe rachunki za energię oraz mniejsze obciążenie środowiska. Warto również pamiętać, że odpowiednia regulacja krzywej grzewczej jest częścią kompleksowego podejścia do projektowania systemów HVAC, co jest zgodne z najlepszymi praktykami branżowymi.
