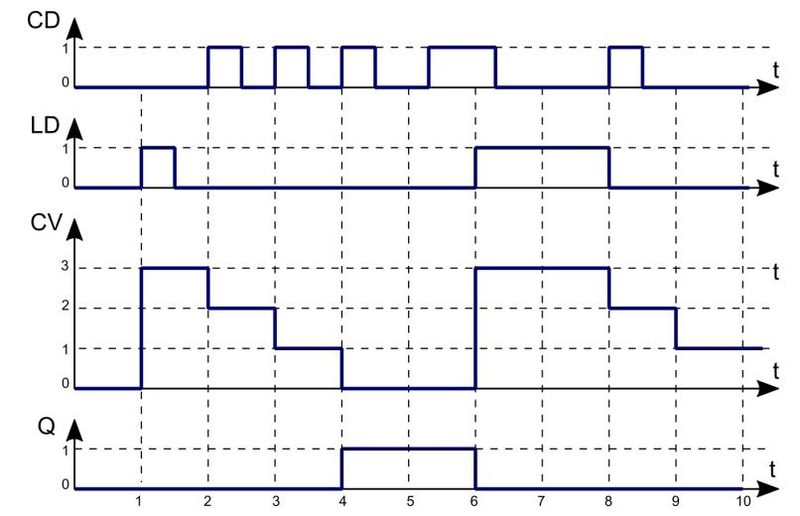

Na rysunku przedstawiono diagram działania jednego z bloków funkcjonalnych sterownika PLC. Jest to blok

Twoja odpowiedź jest trafna! Przedstawiony diagram ilustruje działanie licznika impulsów zliczającego w dół, znanego jako CTD. Na osi czasu widzimy, jak licznik decrementuje wartość przy każdym impulsie. To jest charakterystyczne dla liczników zliczających w dół, które są powszechnie stosowane w automatyce przemysłowej do śledzenia ilości cykli maszynowych lub kontrolowania procesów produkcyjnych. Przykładowo, jeśli chcesz monitorować ilość produktów na linii produkcyjnej, CTD pozwoli Ci śledzić, ile produktów zostało już wykonanych do określonego celu. Warto zauważyć, że wykorzystanie takich liczników zgodnie z normami ISO w przemyśle pozwala na precyzyjne monitorowanie procesów i zwiększa efektywność operacyjną. Właściwe zastosowanie bloków funkcyjnych, takich jak CTD, jest kluczowe dla zapewnienia niezawodności i bezpieczeństwa systemów sterowania. Dzięki temu możesz nie tylko poprawić wydajność, ale także łatwo diagnozować i rozwiązywać problemy, które mogą się pojawić podczas działania systemu.
