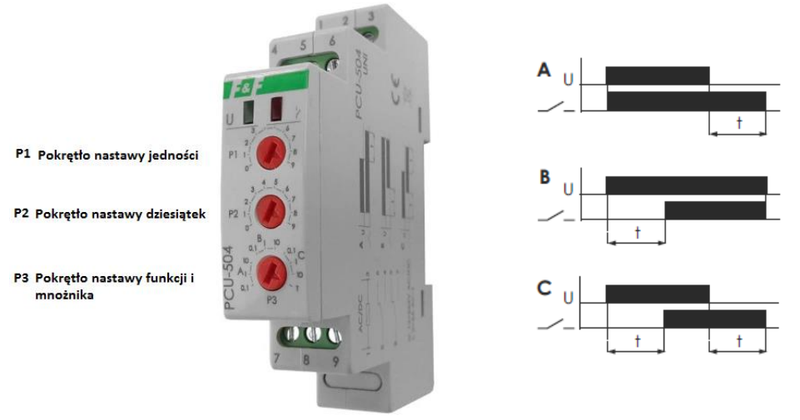

Aby przekaźnik czasowy PCU-504 realizował funkcję opóźnionego załączenia po czasie 2 minut, kolejno przełączniki P1, P2 i P3 powinny być ustawione w następujących pozycjach:

Wybrana konfiguracja P1 – 2, P2 – 1, P3 – B10 jest prawidłowa, ponieważ pozwala na opóźnione załączenie przekaźnika czasowego na 2 minuty. Ustawienie P1 na 2 oraz P2 na 1 oznacza, że czas opóźnienia wynosi 20 jednostek bazowych. W przypadku P3 ustawionego na B10, przekaźnik działa w trybie opóźnionego załączenia (B), a jednostką bazową jest 10 sekund. Mnożymy więc 20 jednostek przez 10 sekund, co daje nam dokładnie 200 sekund, czyli 2 minuty. W praktyce ustawienia te są często wykorzystywane w aplikacjach, gdzie konieczne jest precyzyjne sterowanie czasowe, np. w automatyce przemysłowej do sterowania sekwencjami maszyn. Ważne jest, aby zawsze stosować się do instrukcji producenta, by uniknąć błędów w konfiguracji. Warto również wiedzieć, że takie przekaźniki są niezastąpione w systemach automatyki budynkowej, gdyż pozwalają na oszczędność energii i zwiększenie efektywności operacyjnej poprzez optymalizację czasu działania urządzeń.
