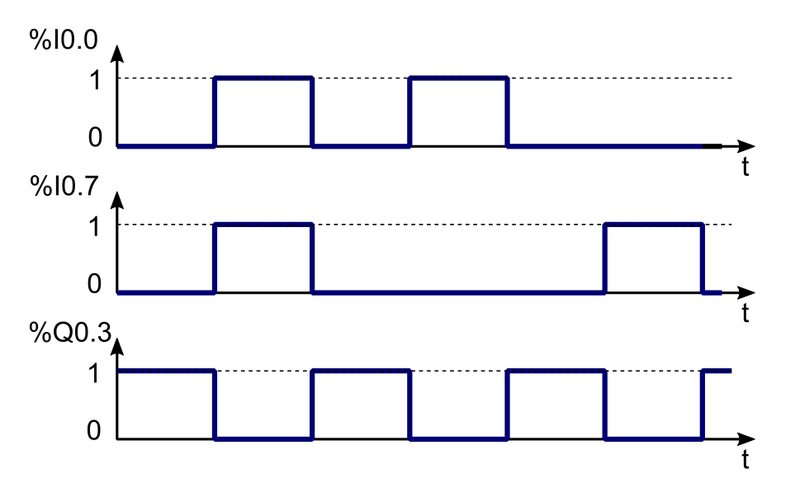

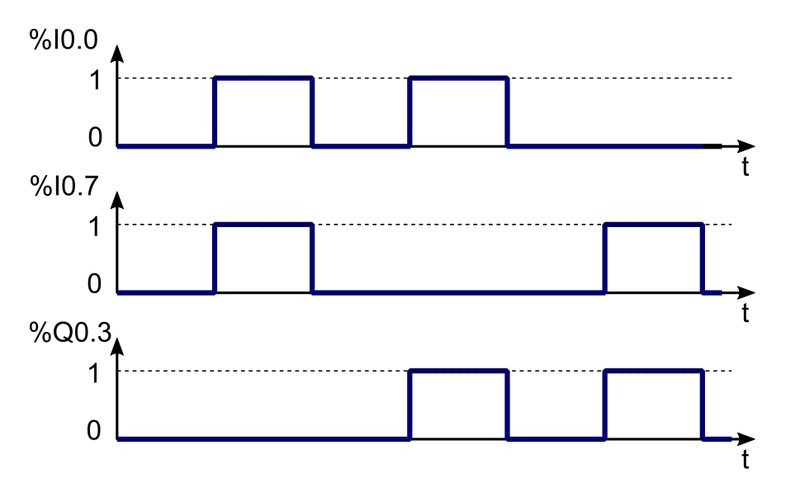

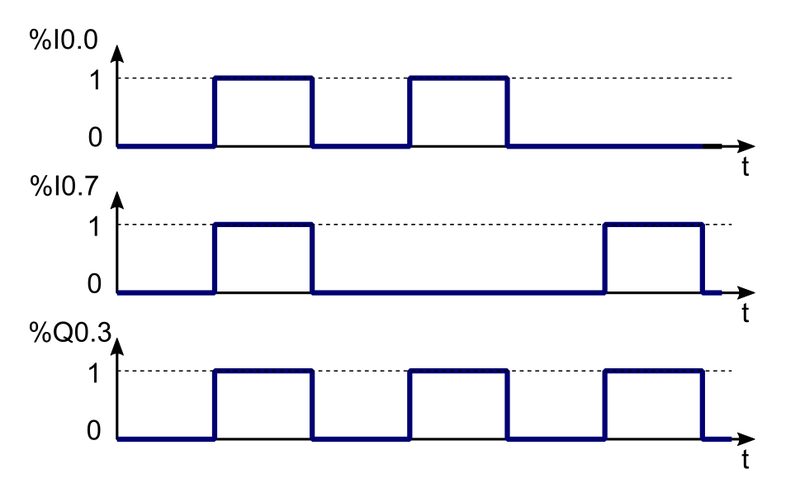

Wskaż, które przebiegi kombinacyjne odpowiadają realizacji funkcji AND.

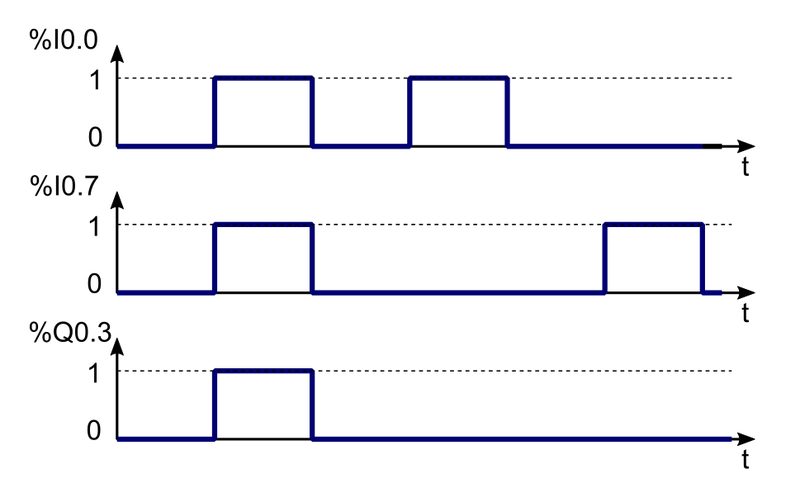

Poprawny jest przebieg numer 2, ponieważ dokładnie odpowiada realizacji funkcji logicznej AND (koniunkcji). Dla bramek AND sygnał wyjściowy (tu: %Q0.3) przyjmuje stan wysoki tylko wtedy, gdy oba sygnały wejściowe (%I0.0 oraz %I0.7) są jednocześnie w stanie logicznym 1. W przebiegu drugim widać, że %Q0.3 jest wysoki tylko w tych przedziałach czasu, w których obydwa wejścia mają wartość 1 – w pozostałych momentach spada do zera. To idealnie odwzorowuje działanie koniunkcji binarnej, gdzie 1 AND 1 = 1, a każda inna kombinacja daje 0. W praktyce automatyki przemysłowej taki sygnał spotyka się np. w sytuacji, gdy maszyna uruchamia się tylko wtedy, gdy włączony jest główny wyłącznik oraz potwierdzenie bezpieczeństwa. Moim zdaniem warto zapamiętać, że dla bramki AND charakterystyczne jest występowanie krótkich impulsów wyjściowych tylko wtedy, gdy oba sygnały wejściowe się pokrywają – to często widać na oscyloskopie w testach PLC.
