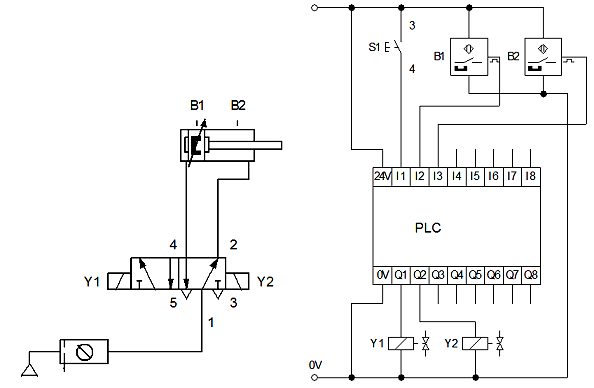

Wskaż stany logiczne wejść I2 i I3 sterownika w układzie przedstawionym na rysunku przy wsuniętym tłoczysku i poprawnej pracy czujników.

• AI2 = 0, I3 = 1.
• BI2 = 1, I3 = 1.
• CI2 = 1, I3 = 0.
• DI2 = 0, I3 = 0.
