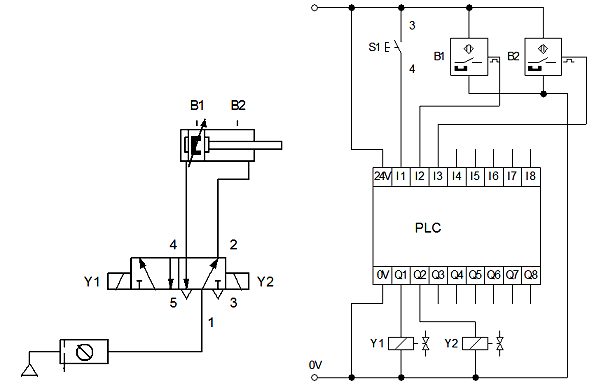

Wskaż stany logiczne wejść I2 i I3 sterownika w układzie przedstawionym na rysunku przy wsuniętym tłoczysku i poprawnej pracy czujników.

Odpowiedź I2 = 1, I3 = 0 jest prawidłowa, ponieważ obrazuje stan, w którym tłoczysko jest wsunięte i czujnik B1 jest aktywowany. W praktyce, gdy tłoczysko siłownika znajduje się w pozycji wsuniętej, czujnik krańcowy B1 jest włączony, co powoduje logiczny '1' na wejściu I2 sterownika PLC. Czujnik B2, natomiast, odpowiada za pozycję wysuniętą i pozostaje w stanie nieaktywnym, więc I3 jest równe '0'. Taki stan logiczny umożliwia sterowanie sekwencją cyklu pracy siłownika w zautomatyzowanych układach. Moim zdaniem, to jedno z kluczowych zastosowań PLC w przemyśle, gdzie precyzyjne sterowanie pozycją elementów ruchomych jest niezbędne. Zgodnie z dobrymi praktykami, zawsze należy upewnić się, że wszystkie czujniki są poprawnie skalibrowane i umieszczone, aby zapewnić bezawaryjne działanie systemu.
