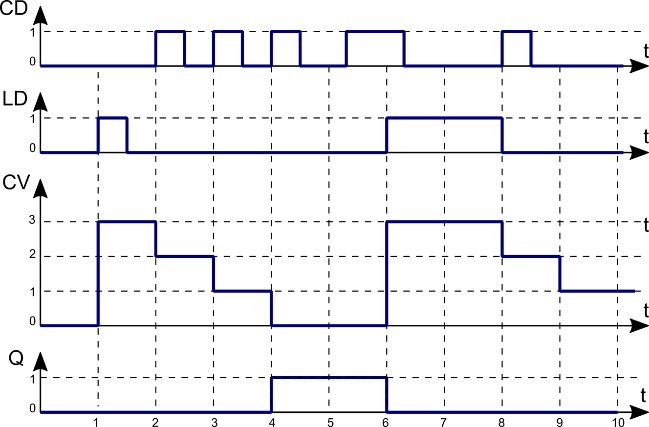

Na rysunku przedstawiono diagram działania jednego z bloków funkcjonalnych sterownika PLC. Jest to blok

• Atimera opóźniającego wyłączenie TOF
• Btimera opóźniającego załączenie TON
• Clicznika impulsów zliczającego w górę CTU
• Dlicznika impulsów zliczającego w dół CTD
