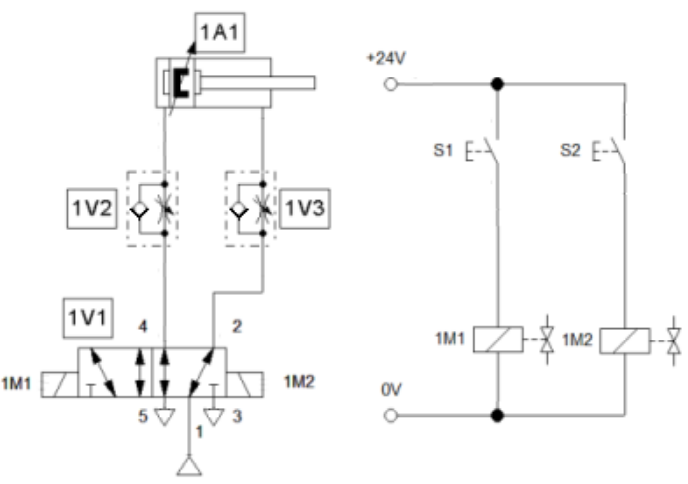

Który zawór rozdzielający należy zamontować w układzie elektropneumatycznym przedstawionym na rysunku? <br><br> <table><tr><td>Liczba cewek</td><td>1</td><td>2</td><td>1</td><td>2</td></tr><tr><td>Typ zaworu</td><td>4/2</td><td>4/3</td><td>5/2</td><td>5/2</td></tr><tr><td>Biegunowość zasilania</td><td>dowolna</td><td>dowolna</td><td>dowolna</td><td>dowolna</td></tr><tr><td>Zawór</td><td>1</td><td>2</td><td>3</td><td>4</td></tr></table>

Wybór zaworu numer 4 jest właściwy, ponieważ w układzie elektropneumatycznym przedstawionym na schemacie wymagane jest użycie zaworu typu 5/2 z dwiema cewkami. Tego typu zawory pozwalają na precyzyjne sterowanie ruchem siłownika, co jest kluczowe w systemach, które wymagają dwukierunkowego działania. Zawory 5/2 z dwiema cewkami stosuje się w bardziej zaawansowanych aplikacjach, gdzie potrzeba większej kontroli nad siłownikiem. Dwie cewki umożliwiają przełączanie pomiędzy dwoma stanami roboczymi, co jest istotne w kontekście pracy z zaawansowanymi systemami automatyki. Z mojego doświadczenia, takie rozwiązanie jest standardem w branży przemysłowej, szczególnie tam, gdzie liczy się niezawodność i precyzja działania. Dodatkowo, zawory te pozwalają na łatwe przełączanie biegunowości, co zwiększa ich uniwersalność. W praktyce, zastosowanie tego typu zaworu w układach pneumatycznych zwiększa efektywność i bezpieczeństwo pracy, minimalizując jednocześnie ryzyko awarii. To także zgodne z dobrymi praktykami inżynierskimi, które zalecają użycie zaworów 5/2 w systemach wymagających niezawodnego sterowania kierunkiem przepływu powietrza.
