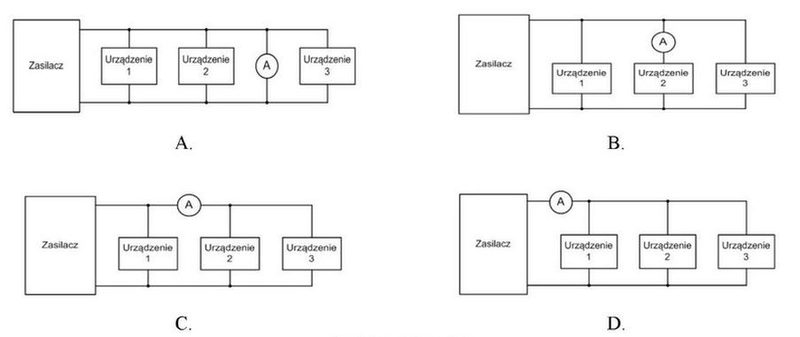

Na którym schemacie przedstawiono prawidłowe podłączenie amperomierza, w celu pomiaru prądu pobieranego z zasilacza przez urządzenie 2?

Amperomierz jest urządzeniem zaprojektowanym do pomiaru natężenia prądu elektrycznego, a jego prawidłowe podłączenie jest kluczowe dla uzyskania dokładnych wyników. Odpowiedź B jest poprawna, ponieważ w tym schemacie amperomierz został podłączony szeregowo z urządzeniem 2. To oznacza, że cały prąd płynący przez obwód musi przejść przez amperomierz, co pozwala na dokładny pomiar jego natężenia. W praktyce oznacza to, że jeśli amperomierz jest prawidłowo podłączony, można łatwo zidentyfikować, ile prądu pobiera dane urządzenie, co jest niezbędne w wielu aplikacjach, takich jak projektowanie układów elektronicznych czy analiza zużycia energii w instalacjach. Ponadto, według norm IEC 60255, pomiar w obwodach prądu stałego powinien odbywać się wyłącznie za pomocą amperomierzy podłączonych szeregowo, co zapewnia nie tylko bezpieczeństwo, ale także wysoką dokładność pomiaru. Zrozumienie zasadności tego podłączenia ma kluczowe znaczenie dla każdego, kto zajmuje się elektroniką lub elektrotechniką.
