ELM.02 · pytanie #339

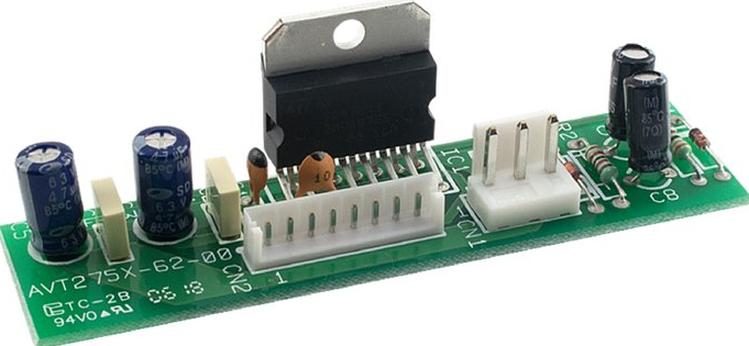

Jaka jest prawidłowa kolejność wlutowywania elementów elektronicznych na płytkę obwodu drukowanego przedstawionego na rysunku podczas montażu przewlekanego?
- AUkład scalony, kondensatory elektrolityczne, kondensatory ceramiczne, rezystory.
- BKondensatory elektrolityczne, kondensatory ceramiczne, rezystory, układ scalony.
- CRezystory, układ scalony, kondensatory ceramiczne, kondensatory elektrolityczne.
- DRezystory, kondensatory ceramiczne, kondensatory elektrolityczne, układ scalony.
Poprawna odpowiedź: D. Rezystory, kondensatory ceramiczne, kondensatory elektrolityczne, układ scalony.
Kliknij odpowiedź, którą uważasz za poprawną.
Wyjaśnienie
Prawidłowa odpowiedź wskazuje właściwą kolejność lutowania elementów elektronicznych na płytce obwodu drukowanego. Rozpoczęcie montażu od rezystorów, które są najmniejsze i mniej wrażliwe na temperaturę, jest zgodne z najlepszymi praktykami w przemyśle elektronicznym. Następnie kondensatory ceramiczne, również odporne na wysoką temperaturę, mogą być wlutowane. Kluczowym aspektem jest montaż kondensatorów elektrolitycznych przed układami scalonymi, gdyż są one bardziej wrażliwe na ciepło i mogą ulec uszkodzeniu, jeśli zostaną poddane zbyt wysokim temperaturom podczas lutowania. Na końcu montuje się układy scalone, które powinny być chronione przed działaniem wysokiej temperatury, co jest istotnym elementem w zapewnieniu trwałości i niezawodności całego układu. W praktyce, stosowanie tej metody znacznie zmniejsza ryzyko uszkodzenia komponentów i zapewnia lepszą jakość finalnego produktu.
