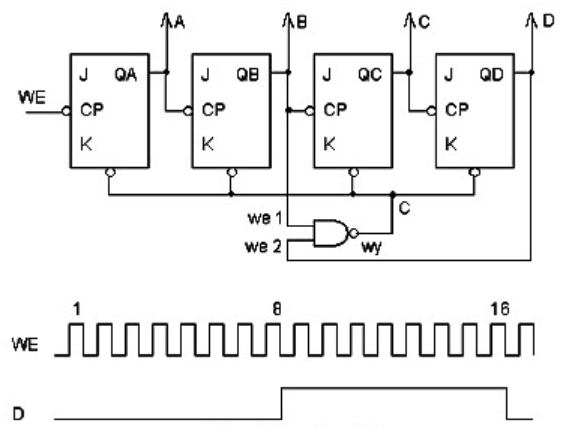

Licznik modulo 10 jest uszkodzony i zlicza do 16. Jaka jest przyczyna wadliwej pracy licznika?

Licznik modulo 10, w idealnych warunkach, powinien zliczać od 0 do 9, a następnie wracać do zera. W przypadku uszkodzenia, jakim jest przerwa w obwodzie C - wy, wyjścia B i D nie są w stanie zaangażować bramki NAND do wygenerowania stanu niskiego, co jest niezbędne do poprawnego zerowania licznika. Zgodnie z zasadami projektowania cyfrowych systemów logicznych, bramki NAND są kluczowe w kontekście implementacji stanów zerujących. Przykładem zastosowania licznika może być system zliczania impulsów w automatyce przemysłowej, gdzie niezawodność działania licznika jest kluczowa. W sytuacji, gdy licznik zlicza do 16, zamiast do 10, może to prowadzić do błędów w pomiarach i w rezultacie do awarii systemu. Właściwe projektowanie obwodów oraz dbanie o integralność sygnałów to podstawowe zasady, które powinny być przestrzegane w inżynierii systemów cyfrowych, aby zapewnić ich efektywne działanie.
