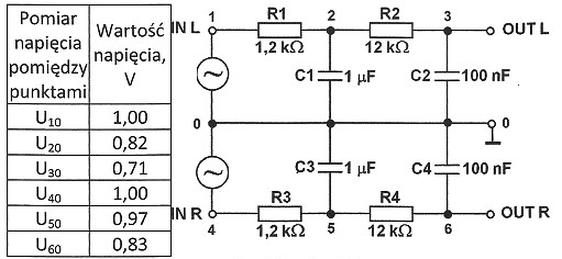

W układzie dwustopniowego filtru dolnoprzepustowego do zastosowań audio, którego schemat przedstawiono na rysunku, nastąpiło uszkodzenie w kanale R. Na podstawie zamieszczonych w tabeli wyników pomiarów napięcia w oznaczonych na rysunku punktach względem masy, dokonanych oscyloskopem z sondą wysokoimpedancyjną, przy częstotliwości granicznej, określ rodzaj tego uszkodzenia.

• AZwarcie w rezystorze R4
• BZwarcie w rezystorze R3
• CPrzerwa w kondensatorze C4
• DPrzerwa w kondensatorze C3
