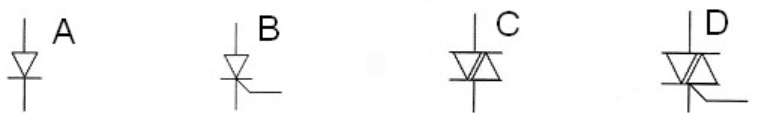

Symbol graficzny tyrystora przedstawia rysunek oznaczony literą

Symbol graficzny tyrystora, przedstawiony na rysunku oznaczonym literą B, jest kluczowym elementem w rozpoznawaniu i zrozumieniu działania tego komponentu elektronicznego. Tyrystor to element półprzewodnikowy, który działa jako przełącznik i może kontrolować przepływ prądu w obwodach elektrycznych. Jego konstrukcja składa się z trzech warstw półprzewodnika, co pozwala na wydajne sterowanie dużymi prądami przy relatywnie niskim napięciu sterującym. W praktyce, tyrystory znajdują zastosowanie w różnych aplikacjach, takich jak kontrola silników, regulatorzy mocy oraz w systemach prostownikowych. Warto zauważyć, że dodatkowa elektroda sterująca, która jest kluczowym elementem symbolu, umożliwia aktywację i dezaktywację tyrystora, co czyni go bardzo elastycznym narzędziem w projektowaniu układów elektronicznych. Zrozumienie symboli graficznych, takich jak ten dla tyrystora, jest niezbędne dla każdego inżyniera elektronicznego, który chce projektować efektywne i niezawodne systemy. Znajomość standardów symboli elektrycznych, takich jak te zawarte w normach IEC, jest kluczowa dla zapewnienia zgodności i zrozumienia dokumentacji technicznej.
