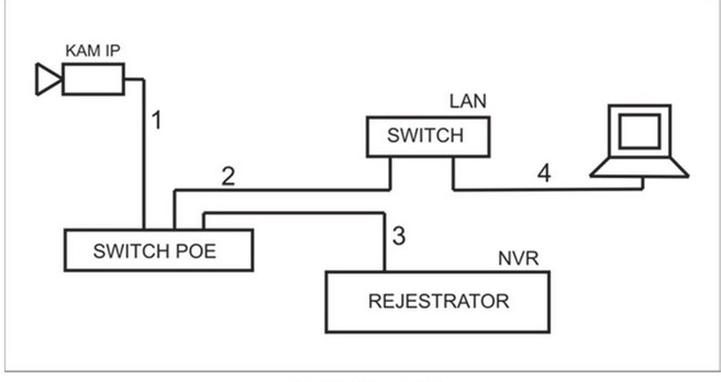

Na przedstawionym fragmencie instalacji monitoringu sygnał z kamery IP można lokalnie oglądać na komputerze PC. Rejestrator jednak sygnalizuje brak takiego sygnału. Wskaż prawdopodobnie uszkodzone połączenie kablowe.

Odpowiedź jest poprawna, ponieważ identyfikuje połączenie oznaczone jako '3' jako najbardziej prawdopodobne miejsce uszkodzenia w instalacji monitoringu. Sygnał z kamery IP dociera do komputera PC, co sugeruje, że połączenia między tymi urządzeniami (oznaczone jako '1' i '4') są sprawne. Gdy rejestrator sygnalizuje brak sygnału, konieczne jest zbadanie połączeń między rejestratorem a resztą systemu. Połączenie oznaczone jako '3' to linia łącząca rejestrator z przełącznikiem PoE, co czyni je kluczowym elementem w analizie problemu. W przypadku braku sygnału na rejestratorze, najczęściej występujące usterki związane z połączeniami kablowymi dotyczą właśnie tego segmentu. Ważne jest, aby regularnie kontrolować jakość okablowania, szczególnie w instalacjach opartych na technologii IP, i przestrzegać standardów takich jak TIA/EIA-568, które określają zasady dotyczące instalacji i testowania okablowania strukturalnego.
