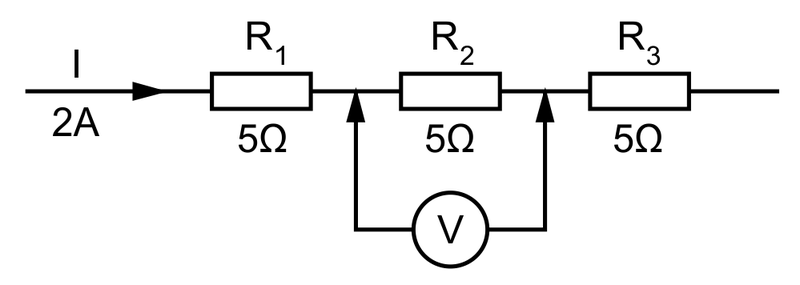

Jakie napięcie wskaże woltomierz po podłączeniu go do obwodu w miejscach wskazanych przez strzałki?

Odpowiedź 10 V jest poprawna, ponieważ woltomierz mierzy napięcie na rezystorze R2, które można obliczyć na podstawie prawa Ohma. Zgodnie z tym prawem, napięcie (V) równa się iloczynowi prądu (I) płynącego przez rezystor oraz wartości oporu (R). W opisanym przypadku, gdy prąd wynosi 2 A, a opór R2 to 5 Ω, możemy obliczyć napięcie: V = I * R = 2 A * 5 Ω = 10 V. Takie obliczenia są kluczowe w inżynierii elektrycznej i są szeroko stosowane w praktyce, zwłaszcza podczas projektowania obwodów elektronicznych. Zrozumienie, jak obliczać napięcie, jest niezbędne dla prawidłowego działania urządzeń elektrycznych oraz dla zapewnienia ich bezpieczeństwa. Warto również zaznaczyć, że umiejętność dokonywania takich pomiarów jest podstawą analizy obwodów i jest częścią standardów inżynieryjnych, które wymagają dokładności w pomiarach elektrycznych.
