ELM.02 · pytanie #699

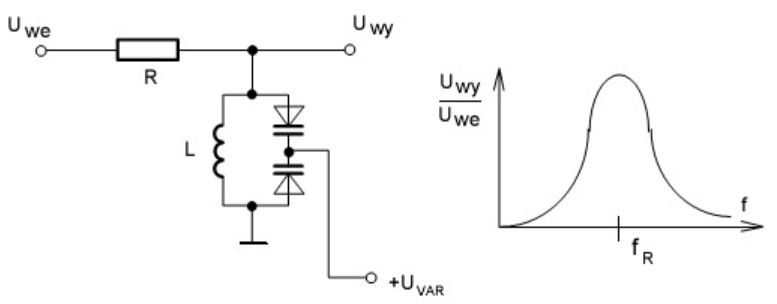

Z analizy schematu poniższego układu elektronicznego wynika, że wzrost napięcia +Uvar spowoduje
- Aprzesunięcie charakterystyki częstotliwościowej w lewo (nowa częstotliwość rezonansowa będzie mniejsza od fr).
- Bwzrost amplitudy sygnału wyjściowego przy częstotliwości fr.
- Cpojawienie się składowej stałej napięcia na wyjściu układu.
- Dprzesunięcie charakterystyki częstotliwościowej w prawo (nowa częstotliwość rezonansowa będzie większa od fr).
Poprawna odpowiedź: D. przesunięcie charakterystyki częstotliwościowej w prawo (nowa częstotliwość rezonansowa będzie większa od fr).
Kliknij odpowiedź, którą uważasz za poprawną.
Wyjaśnienie
Wzrost napięcia +Uvar na diodzie warikapowej wpływa na zmniejszenie jej pojemności, co ma kluczowe znaczenie w kontekście obwodów rezonansowych. W obwodzie LC, który składa się z elementu indukcyjnego (L) i pojemnościowego (C), częstotliwość rezonansowa fr jest określona wzorem fr = 1/(2π√(LC)). Kiedy pojemność C maleje, częstotliwość rezonansowa rośnie, co skutkuje przesunięciem charakterystyki częstotliwościowej w prawo. Tego typu zjawiska są powszechnie stosowane w różnych aplikacjach, takich jak filtry elektroniczne, gdzie precyzyjne ustawienie częstotliwości rezonansowej może znacząco wpłynąć na wydajność całego układu. W praktyce, zmiany w pojemności mogą być wykorzystywane do strojenia odbiorników radiowych lub w technologii telekomunikacyjnej, gdzie stabilność częstotliwości jest kluczowa. Wiedza o zachowaniu diod warikapowych oraz ich zastosowaniu w obwodach rezonansowych jest niezbędna w projektowaniu nowoczesnych systemów elektronicznych i komunikacyjnych, co wskazuje na znaczenie zrozumienia tego tematu w kontekście inżynierii elektronicznej.
