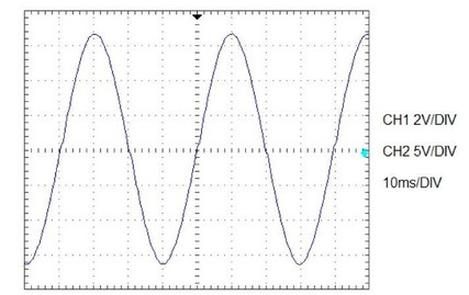

Na rysunku przedstawiono oscylogram wraz z ustawionymi wartościami wzmocnienia i podstawy czasu w oscyloskopie dwukanałowym. Ile wynosi amplituda napięcia przedstawionego na oscylogramie, jeśli wiadomo, że zostało ono doprowadzone do kanału 1 oscyloskopu?

Poprawna odpowiedź to 6,3 V. Amplituda napięcia to maksymalne wychylenie sygnału od wartości średniej, które w tym przypadku wynosi 3,15 dzielki w górę i 3,15 dzielki w dół, co daje pełną amplitudę 6,3 dzielki. W oscyloskopie, stosując wzmocnienie kanału 1 wynoszące 1 V/DIV, przeliczenie dzielków na napięcie daje wynik 6,3 V. Zrozumienie tego procesu jest kluczowe w analizie sygnałów elektronicznych, ponieważ pozwala na właściwe interpretowanie wyników pomiarów. W praktyce, takie umiejętności są niezbędne dla inżynierów i techników zajmujących się projektowaniem oraz diagnostyką układów elektronicznych. Używając oscyloskopu, istotne jest również prawidłowe ustawienie parametrów, takich jak wzmocnienie i podstawa czasu, co wpływa na jakość i dokładność przedstawianych danych. Przykładem zastosowania tej wiedzy jest diagnozowanie problemów w obwodach elektronicznych, gdzie znajomość rzeczywistej amplitudy sygnału pozwala na szybsze zidentyfikowanie usterek.
