Prawidłowo wykonane połączenie lutowane przedstawiono

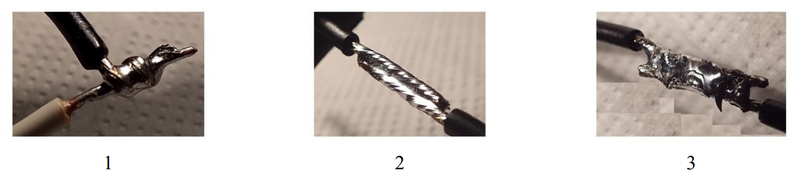

Prawidłowo wykonane połączenie lutowane jest kluczowym elementem w elektronice, ponieważ zapewnia niezawodność i trwałość połączeń. W przypadku lutowania należy zawsze dążyć do uzyskania połączenia, które charakteryzuje się dobrą przyczepnością, brakiem nadmiaru cyny oraz brakiem zimnych lutów. Na rysunku 1 widoczny jest przewód, który został prawidłowo przylutowany: cyna równomiernie pokrywa miejsce lutowania, co zapewnia doskonałą przewodność. Rysunek 2 również ilustruje poprawne połączenie, gdzie cyna dobrze przylega do przewodu, co jest zgodne z najlepszymi praktykami w lutowaniu, takimi jak zachowanie odpowiednich temperatur i użycie właściwych materiałów. W przeciwieństwie do tego, na rysunku 3 możemy zauważyć nadmiar cyny, co może prowadzić do problemów z przewodnością oraz ryzyka uszkodzenia komponentów. W praktyce, stosowanie odpowiednich technik lutowania wpływa na jakość i niezawodność całego układu elektronicznego, co jest kluczowe w zastosowaniach przemysłowych oraz hobbystycznych.
