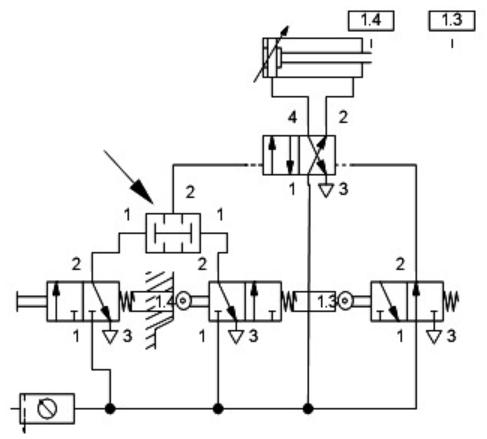

Na schemacie strzałką oznaczono zawór

Odpowiedź, że strzałką oznaczono zawór podwójnego sygnału, jest trafna ponieważ zawór ten pełni istotną rolę w systemach automatyki i pneumatyki. Jest to zawór typu AND, co oznacza, że wymaga aktywacji dwóch sygnałów wejściowych, aby umożliwić przepływ medium, takiego jak powietrze. W praktyce oznacza to, że jeśli jeden z sygnałów jest nieaktywny, przepływ nie będzie możliwy, co może być kluczowe w przypadku zastosowań wymagających wysokiego poziomu bezpieczeństwa. Zawory podwójnego sygnału są powszechnie stosowane w instalacjach, gdzie niezawodność systemu jest kluczowa, takich jak automatyka przemysłowa czy systemy bezpieczeństwa. Przykładem ich zastosowania może być system kontroli ciśnienia, gdzie aktywacja dwóch czujników temperatury i ciśnienia jest niezbędna do prawidłowego działania. Dobrą praktyką w projektowaniu systemów automatyki jest stosowanie zaworów logicznych w układach, które wymagają więcej niż jednego warunku dla uruchomienia, co zwiększa bezpieczeństwo i niezawodność operacyjną systemu.
