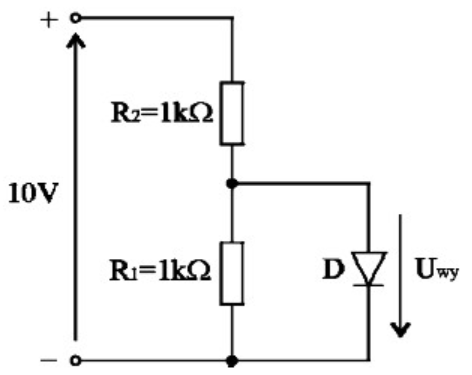

W przedstawionym układzie napięcie wyjściowe Uwy wynosi -5 V. Oznacza to, że

Odpowiedź wskazująca na przerwę w gałęzi z diodą D jest poprawna, ponieważ w sytuacji, gdy napięcie wyjściowe wynosi -5 V, dioda nie przewodzi prądu. Dioda w stanie zaporowym izoluje obwód, co skutkuje ujemnym napięciem wyjściowym. Przykładowo, w zastosowaniach takich jak mostki prostownicze, diody odgrywają kluczową rolę w kierowaniu prądu, a ich prawidłowe działanie jest niezbędne do uzyskania stabilnych wartości napięcia. Przy projektowaniu układów elektronicznych, ważne jest, aby wykorzystywać diody o odpowiednich parametrach, aby zminimalizować straty energetyczne oraz zapewnić odpowiednią ochronę przed przepięciami. Użycie odpowiednich rezystorów w obwodach z diodami również wpływa na efektywność działania całego układu. W kontekście standardów, projektowanie obwodów elektronicznych powinno opierać się na zasadach inżynierii, takich jak analiza stanu ustalonego, aby zapobiegać błędom w działaniu komponentów.
