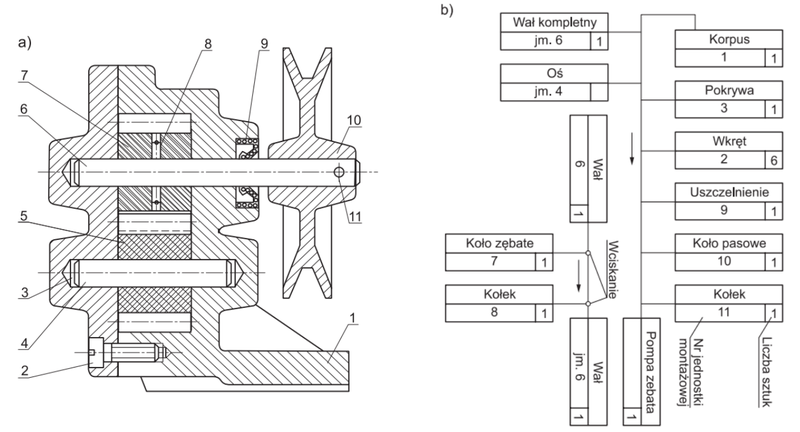

Z przedstawionego rysunku złożeniowego (a) oraz schematu montażowego (b) pompy zębatej wynika, że

• Akoło zębate montowane na wale i zablokowane kołkiem.
• Bpokrywa mocowana jest do korpusu przed montażem wału i osi.
• Ckoło pasowe montowane jest przed uszczelnieniem.
• Ddo montażu pokrywy potrzebne są 2 wkręty.
