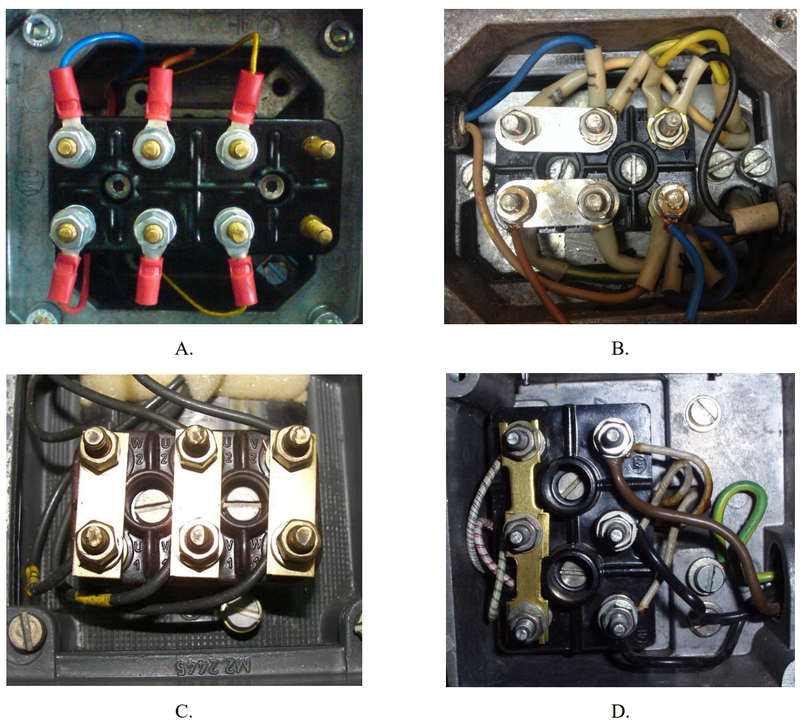

Uzwojenia silnika powinny być połączone w trójkąt. Który rysunek przedstawia tabliczkę zaciskową silnika z poprawnie połączonymi uzwojeniami?

Rysunek C przedstawia poprawne połączenie uzwojeń silnika w konfiguracji trójkątnej, co jest niezbędne dla prawidłowego działania silnika trójfazowego. W tym układzie każde uzwojenie jest połączone z dwoma pozostałymi, co tworzy zamknięty obwód. To połączenie umożliwia równomierne rozłożenie obciążenia, co jest kluczowe dla efektywności pracy silnika oraz minimalizacji strat energii. Przykładowo, silniki połączone w trójkąt mogą pracować z większą mocą, co jest szczególnie istotne w zastosowaniach przemysłowych, gdzie wydajność i niezawodność są priorytetami. Dobre praktyki w zakresie instalacji silników elektrycznych wskazują na konieczność zachowania odpowiednich norm, takich jak IEC 60034, które regulują kwestie związane z projektowaniem i eksploatacją maszyn elektrycznych. Wiedza o połączeniach uzwojeń jest kluczowa dla techników i inżynierów, aby mogli optymalizować systemy napędowe, co prowadzi do zwiększenia efektywności energetycznej oraz redukcji kosztów operacyjnych.
