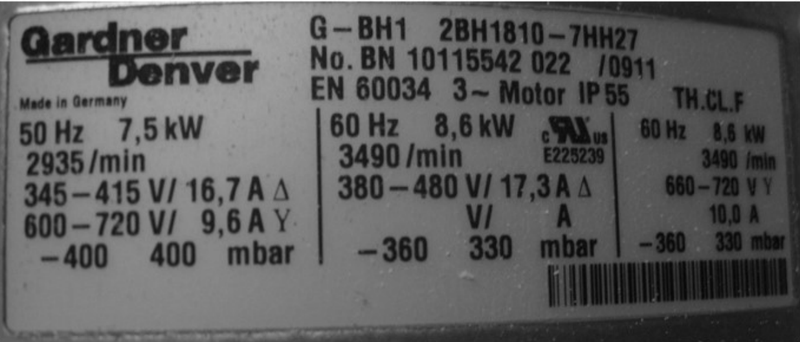

Jak należy skojarzyć w napędzie urządzenia mechatronicznego uzwojenie stojana silnika o przedstawionej tabliczce zaciskowej, obciążonego znamionowo i jak podłączyć do sieci 400 V 3/N/PE ~ 50 Hz, aby jego wał obracał się w lewo?

Połączenie silnika w konfiguracji trójkąta (Δ) z zaciskami U – L1, V – L3, W – L2 jest kluczowe dla uzyskania obrotu wału w lewo. W tej konfiguracji prąd wpływa na uzwojenia w sposób, który generuje odpowiednią siłę elektromotoryczną, umożliwiającą zmianę kierunku obrotów. Takie połączenie pozwala na pełne wykorzystanie mocy silnika, co jest istotne przy zastosowaniach przemysłowych, gdzie wydajność jest kluczowa. Przykładowo, w systemach transportowych, gdzie kierunek obrotów jest istotny dla prawidłowego działania taśmociągów, odpowiednia konfiguracja jest niezbędna. W branży elektrotechnicznej często stosuje się standardy IEC, które wskazują na konieczność przeprowadzania odpowiednich prób w celu weryfikacji poprawności połączeń. Dobrze zrozumiane zasady połączeń trójfazowych oraz ich wpływ na kierunek obrotów są fundamentem dla techników i inżynierów zajmujących się automatyką oraz urządzeniami mechatronicznymi.
