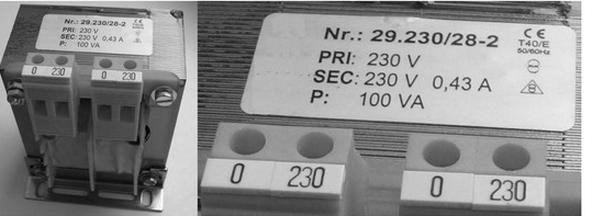

Urządzenie przedstawione na zdjęciu to

Transformator separacyjny, którego zdjęcie przedstawia analizowane urządzenie, pełni kluczową rolę w zapewnieniu bezpieczeństwa w instalacjach elektrycznych. Jego główną funkcją jest separacja obwodów elektrycznych, co oznacza, że nie przenosi energii elektrycznej bezpośrednio z jednego obwodu do drugiego, ale tworzy między nimi fizyczną barierę. Oznaczenia na tabliczce znamionowej (PRI: 230 V i SEC: 230 V) sugerują, że napięcie na wejściu i wyjściu jest identyczne, co jest charakterystyczne dla transformatorów separacyjnych. Takie transformatory znajdują zastosowanie w sytuacjach, gdzie kluczowe jest zminimalizowanie ryzyka porażenia prądem, na przykład w urządzeniach medycznych czy oświetleniu o niskim napięciu. Zgodnie z normami IEC 61558, transformatory separacyjne muszą spełniać określone wymagania dotyczące izolacji i bezpieczeństwa, co czyni je niezawodnym rozwiązaniem w wielu aplikacjach, w których technologia wymaga ochrony przed bezpośrednim kontaktem z napięciem sieciowym.
