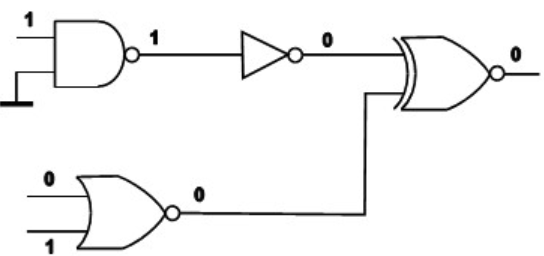

Wskaźnikiem sygnałów logicznych określono poziomy logiczne na wejściach i wyjściach bramek układu przedstawionego na rysunku. Stwierdzono, że nieprawidłowo działa bramka

Bramka Ex-NOR, znana również jako bramka równolitości, ma kluczową rolę w cyfrowych systemach logiki. Jej główną właściwością jest to, że zwraca wartość logiczną 1, gdy oba wejścia są zgodne, co oznacza, że mają tę samą wartość. W przypadku, gdy oba wejścia mają wartość 0, wyjście powinno być 1. W przedstawionym układzie, gdy oba wejścia miały wartość 0, a wyjście wskazywało 0, wskazuje to na awarię bramki. Zastosowanie Ex-NOR w różnych układach cyfrowych, takich jak komparatory czy sprzężenia zwrotne w układach sekwencyjnych, podkreśla znaczenie jej prawidłowego działania. W praktyce, każda nieprawidłowość w działaniu bramki Ex-NOR może prowadzić do błędów w logice systemu, co może mieć dalekosiężne konsekwencje w aplikacjach, jak automatyka przemysłowa czy systemy komunikacyjne. W związku z tym, zrozumienie i systematyczna kontrola poprawności działania bramek logicznych są kluczowe dla inżynierów i projektantów systemów cyfrowych.
