ELM.03 · pytanie #39

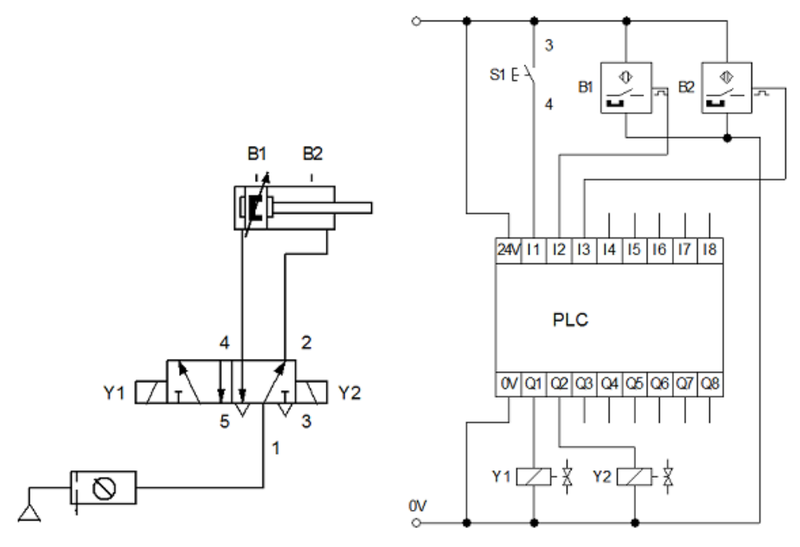

Wskaż stany logiczne wejść I2 i I3 sterownika w układzie przedstawionym na rysunku przy wysuniętym tłoczysku siłownika i poprawnej pracy czujników.

- AI2 = 1 i I3 = 0
- BI2 = 1 i I3 = 1
- CI2 = 0 i I3 = 0
- DI2 = 0 i I3 = 1
Poprawna odpowiedź: D. I2 = 0 i I3 = 1
Kliknij odpowiedź, którą uważasz za poprawną.
Wyjaśnienie
W Twojej odpowiedzi wskazałeś, że I2 = 0 i I3 = 1, co jest poprawne. W kontekście działania czujników w układzie, kiedy tłoczek siłownika jest wysunięty, czujnik B2 jest aktywowany, co przekłada się na stan logiczny I3 równy 1. Z kolei czujnik B1 pozostaje nieaktywny, ponieważ jego aktywacja zachodzi tylko w przypadku, gdy tłoczek jest w pozycji cofniętej, co powoduje, że I2 = 0. Takie działanie układu jest zgodne z podstawowymi zasadami automatyki i sterowania, gdzie odpowiednie aktywowanie czujników ma kluczowe znaczenie dla poprawnej funkcji systemów. W praktyce, zrozumienie stanów logicznych w kontekście czujników jest istotne w projektowaniu i diagnostyce układów automatyki przemysłowej, ponieważ pozwala na efektywne monitorowanie i kontrolę procesów. Umiejętność interpretacji stanów logicznych jest również niezbędna w kontekście bezpieczeństwa operacyjnego i zapewnienia zgodności z procedurami eksploatacyjnymi.
