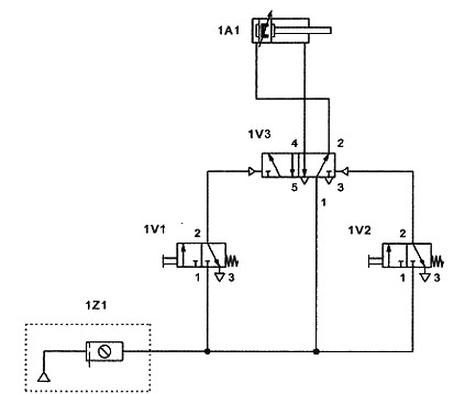

Tłoczysko siłownika 1A1 powinno wysunąć się po wciśnięciu przycisku zaworu 1V1, a wsunąć po wciśnięciu przycisku zaworu 1V2. Układ sterowania pneumatycznego, połączony według schematu przedstawionego na rysunku, nie działa poprawnie. Przyczyną jest błędne połączenie

Wybrana odpowiedź jest prawidłowa, ponieważ zawór 1V3 ma kluczowe znaczenie w poprawnym działaniu siłownika 1A1 w omawianym układzie. Zawór 1V3 powinien kierować sprężone powietrze do siłownika w taki sposób, aby realizować wymagane ruchy tłoczyska. Po wciśnięciu przycisku zaworu 1V1, tłoczysko powinno się wysunąć, a po wciśnięciu przycisku zaworu 1V2, powinno się wsunąć. Jeśli zachowanie układu jest odwrotne, to oznacza, że połączenie między tym zaworem a siłownikiem jest błędne. W praktyce, przy projektowaniu układów pneumatycznych kluczowe jest przestrzeganie schematów połączeń oraz zrozumienie zasady działania poszczególnych komponentów. Użycie standardów, takich jak ISO 4414, może pomóc w zachowaniu odpowiednich norm bezpieczeństwa i efektywności działania systemu. Należy również pamiętać, że testowanie połączeń i ich poprawności jest istotnym krokiem podczas uruchamiania systemu, co ma na celu uniknięcie potencjalnych awarii w przyszłości.
