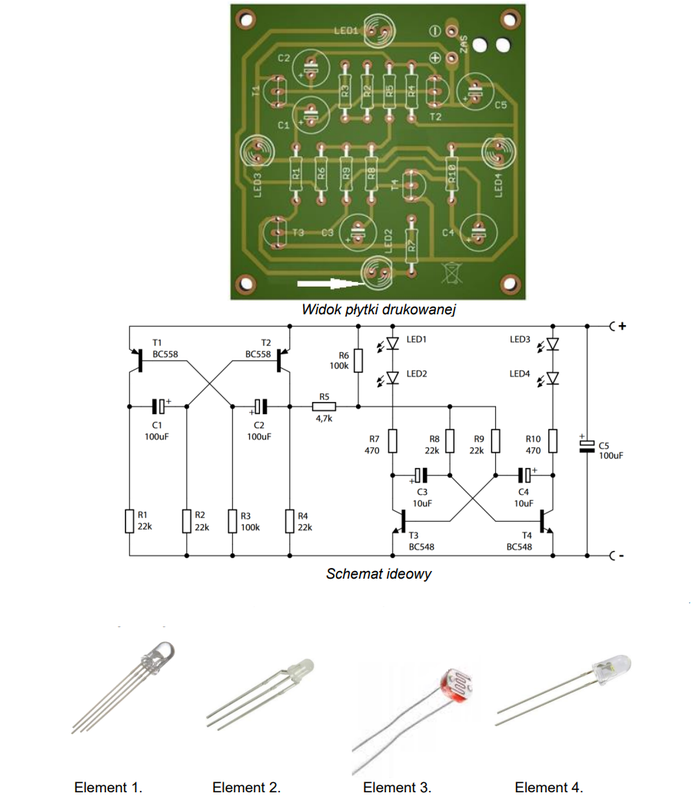

Na podstawie widoku płytki drukowanej i schematu ideowego określ, który z elementów należy wlutować na płytce drukowanej w miejscu wskazanym białą strzałką.

Element 4 to właściwy wybór, bo pasuje do diody LED. Zazwyczaj na schematach ma ona swój konkretny symbol. W projektowaniu elektronicznym to dość istotne, żeby wiedzieć, gdzie umiejscowić diody LED na płytkach drukowanych, bo one pokazują, czy urządzenie działa. Na przykład, zapala się, gdy zasilanie jest włączone. Ważne jest, żeby dioda LED była wlutowana zgodnie z oznaczeniami na płytce, żeby nie pomylić polaryzacji. Każda dioda wymaga określonego napięcia i prądu, żeby działała jak należy. Więc dobrze sprawdzić, czy użyto odpowiednich rezystorów, które ograniczają prąd, co jest zgodne z zasadami IPC-2221 dla projektowania PCB. Umiejscowienie Elementu 4 w odpowiednim miejscu na płytce nie tylko zapewnia, że wszystko działa jak należy, ale też dba o bezpieczeństwo całego urządzenia.
