ELM.03 · pytanie #496

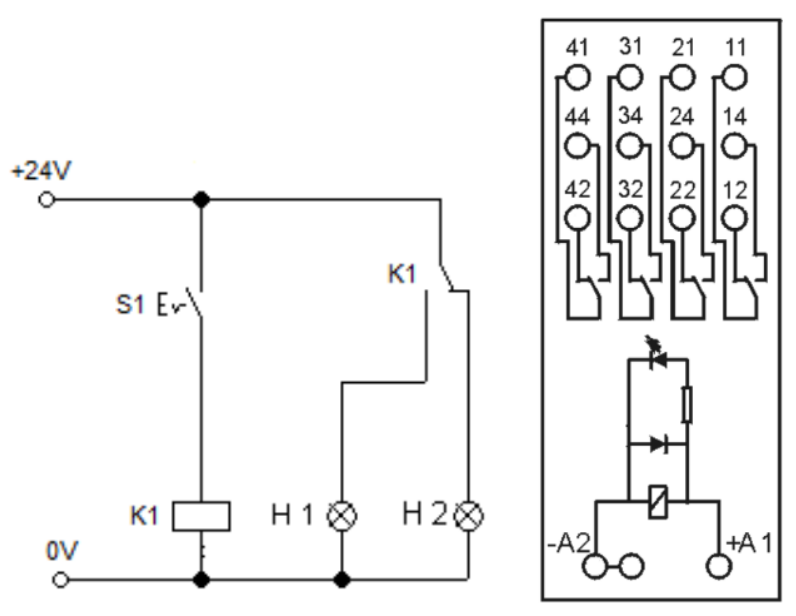

Do których zacisków zestyku przełącznego przekaźnika należy podłączyć +24 V DC oraz lampki H1 i H2, aby połączenia były zgodne ze schematem przedstawionym na ilustracji?
- A+24V DC do 11, H1 do 14, H2 do 12.
- B+24V DC do 12, H1 do 11, H2 do 14.
- C+24V DC do 14, H1 do 12, H2 do 11.
- D+24V DC do 11, H1 do 12, H2 do 14.
Poprawna odpowiedź: A. +24V DC do 11, H1 do 14, H2 do 12.
Kliknij odpowiedź, którą uważasz za poprawną.
Wyjaśnienie
Poprawna odpowiedź wskazuje na prawidłowe połączenie zacisku +24V DC do zacisku 11 przekaźnika, co jest zgodne z obowiązującymi standardami w instalacjach elektrycznych. Zacisk 11 powinien być zasilany, ponieważ to on odpowiada za włączenie obwodu. Lampka H1 zostaje podłączona do zacisku 14, co jest zgodne z jej rolą w obwodzie sygnalizacyjnym, a lampka H2 do zacisku 12, co również odpowiada schematowi. W praktyce, stosowanie przekaźników z odpowiednimi połączeniami jest kluczowe dla zapewnienia poprawnego działania urządzeń. Przykładowo, w instalacjach automatyki przemysłowej, błędne podłączenie może prowadzić do nieprawidłowego działania systemów zabezpieczeń. W związku z tym, znajomość schematów połączeń oraz umiejętność ich poprawnej interpretacji są niezbędne dla każdej osoby pracującej w obszarze automatyki czy elektrotechniki. Dobrą praktyką jest zawsze weryfikowanie podłączeń przed włączeniem zasilania, aby uniknąć uszkodzeń sprzętu oraz zagrożeń dla bezpieczeństwa.
